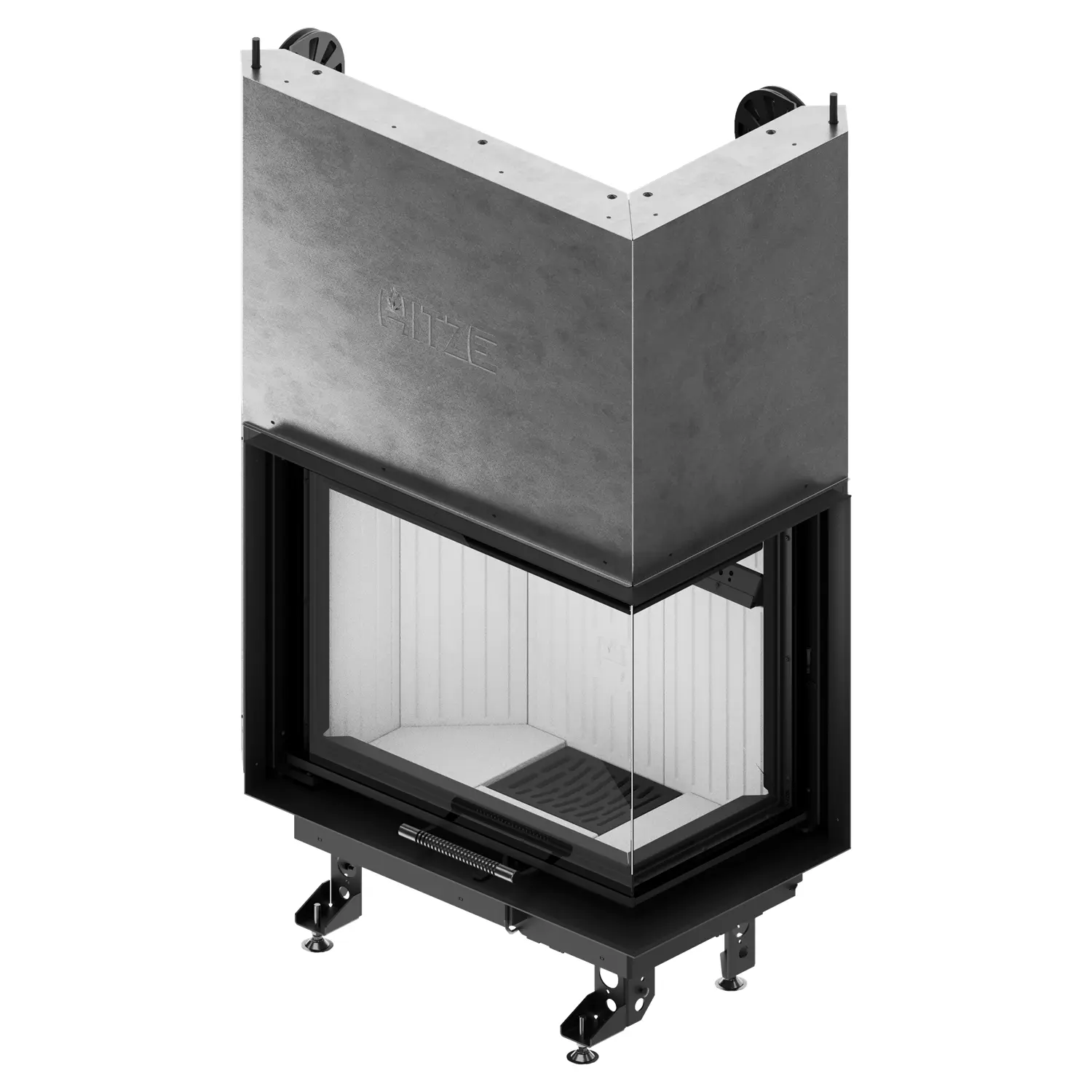

Focarul AL16RG.HD – model de colț, cu ghilotină
Focarul AL16RG.HD, din seria ALBERO, este un model de colț din oțel, cu putere nominală de 16 kW, echipat cu geam frontal, vitraj lateral stâng și ușă cu ridicare verticală. Vizibilitatea focului din două părți permite observarea flăcărilor din diferite zone ale încăperii, iar mecanismul de ghilotină oferă acces comod la camera de ardere.
Puterea termică variază între 8 și 20 kW. Astfel, intensitatea de funcționare a aparatului poate fi adaptată la necesarul curent de încălzire. În plus, priza de aer din exterior și sistemul de alimentare cu aer secundar susțin o ardere stabilă a lemnului.
Modelul face parte din seria populară de focare șemineu ALBERO. Linia se remarcă printr-o gamă extinsă de opțiuni de vitraj, posibilitatea personalizării unor elemente selectate și soluții care susțin folosirea eficientă a șemineului.

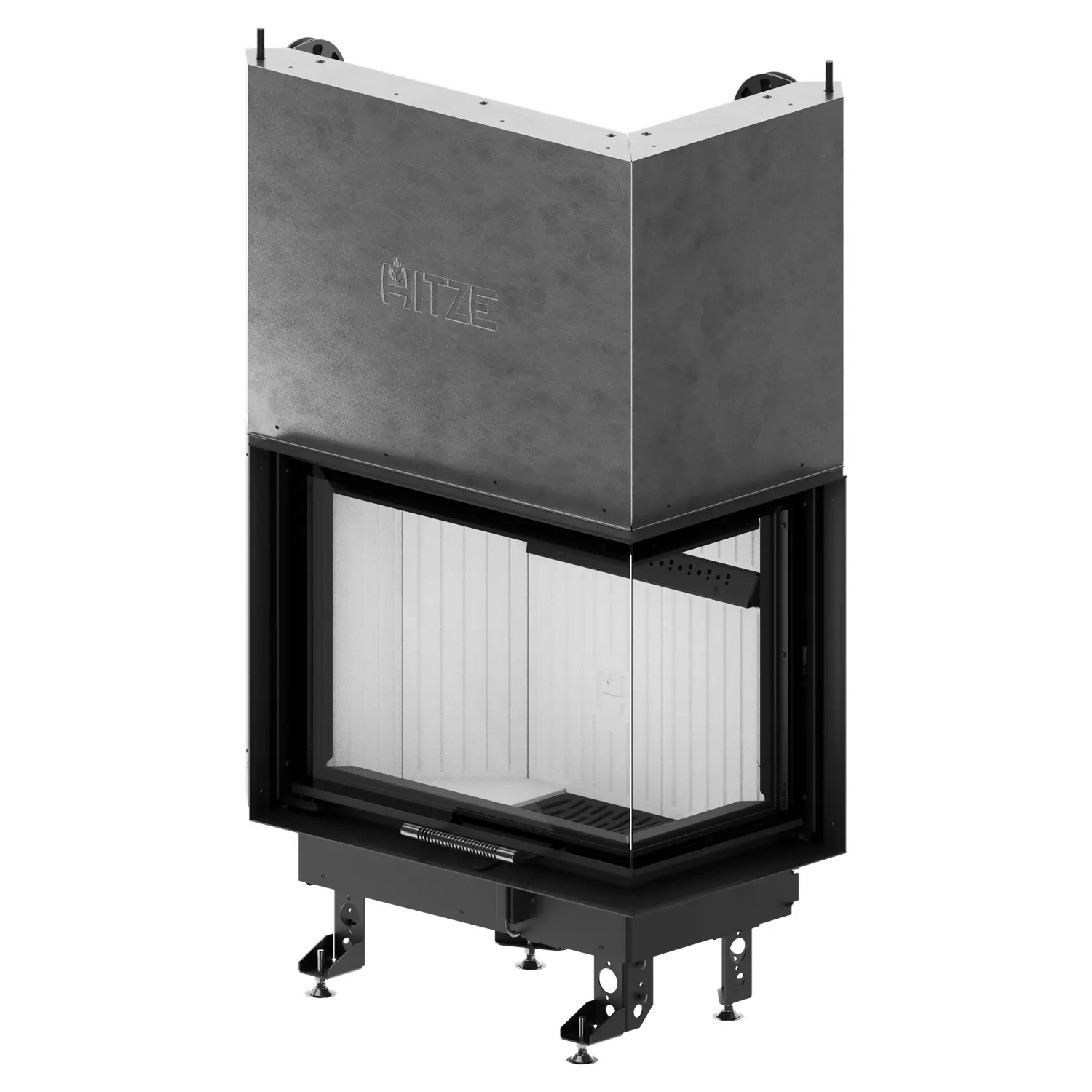

Focar de colț, cu geam lateral stâng
ALBERO AL16RG.HD este echipat cu fereastră laterală pe partea stângă. Combinat cu vitrajul frontal larg, creează o vizibilitate de colț a focului, deschizând șemineul către o parte mai mare a încăperii.
Această configurație poate fi deosebit de avantajoasă atunci când zona de relaxare, sufrageria sau altă parte a interiorului se află pe partea stângă a construcției. Astfel, flăcările sunt vizibile atât direct din fața șemineului, cât și din partea sa stângă.

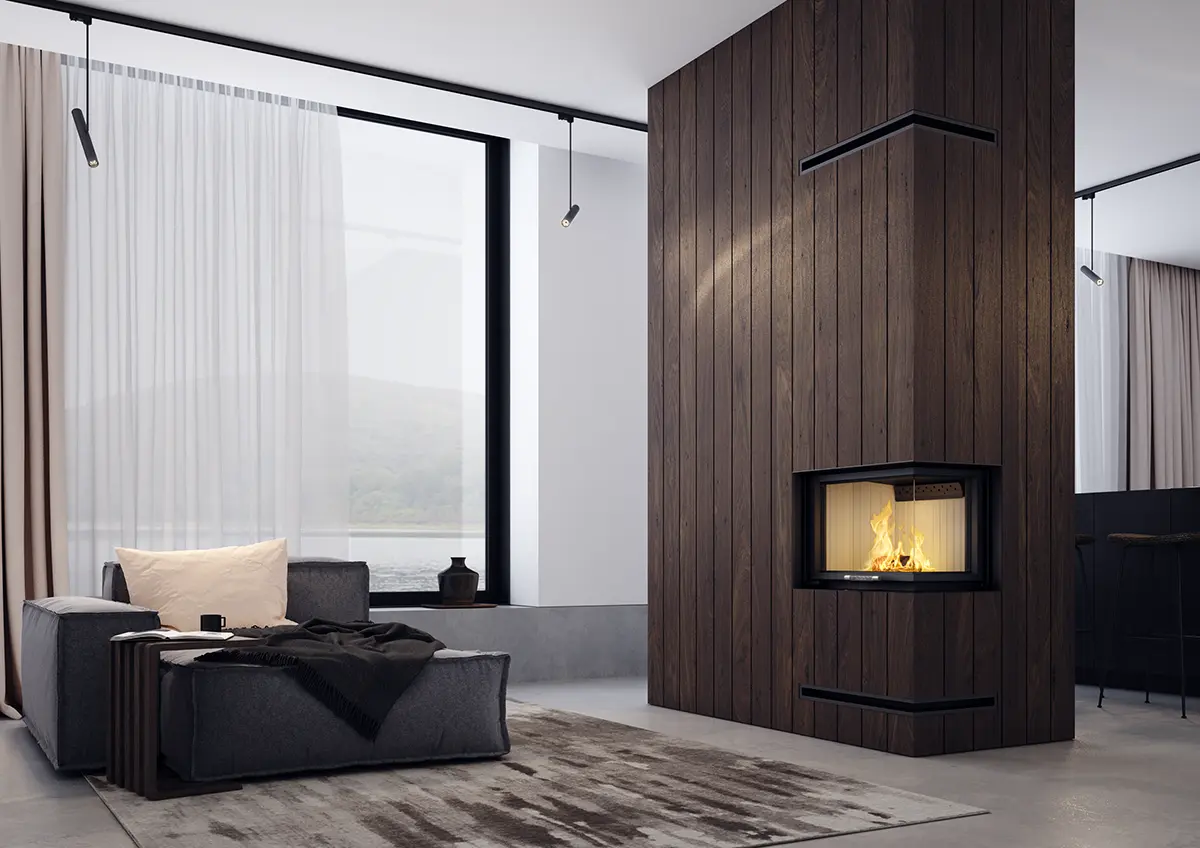

Designul de colț se potrivește bine și în amenajări plasate între două zone funcționale. Astfel, șemineul poate conecta vizual diferitele secțiuni ale unui spațiu deschis.

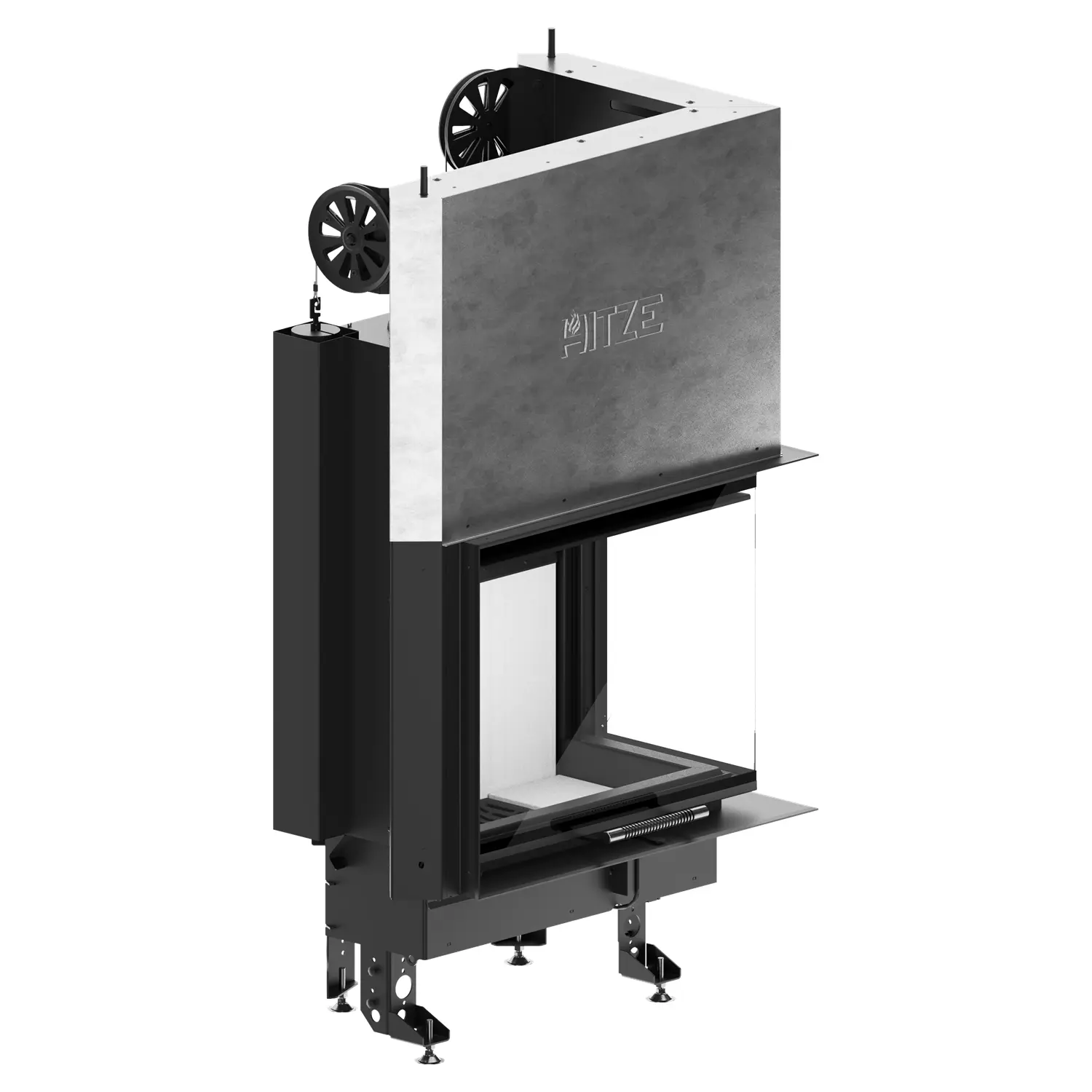

Uși de tip ghilotină, cu ridicare verticală
Focarul AL16RG.HD este echipat cu mecanism de ridicare a ușii de tip ghilotină. La adăugarea lemnelor, vitrajul de colț se ridică vertical, oferind acces comod la camera de ardere.
Ușa nu iese în afara suprafeței construcției, ca o ușă clasică. Astfel, spațiul direct din fața șemineului este mai ușor de gestionat.
Mecanismul de ridicare trebuie luat în calcul din etapa de proiectare a mantalei. Designul nu trebuie să restricționeze mișcarea ușii sau accesul la componentele care necesită verificare sau service.

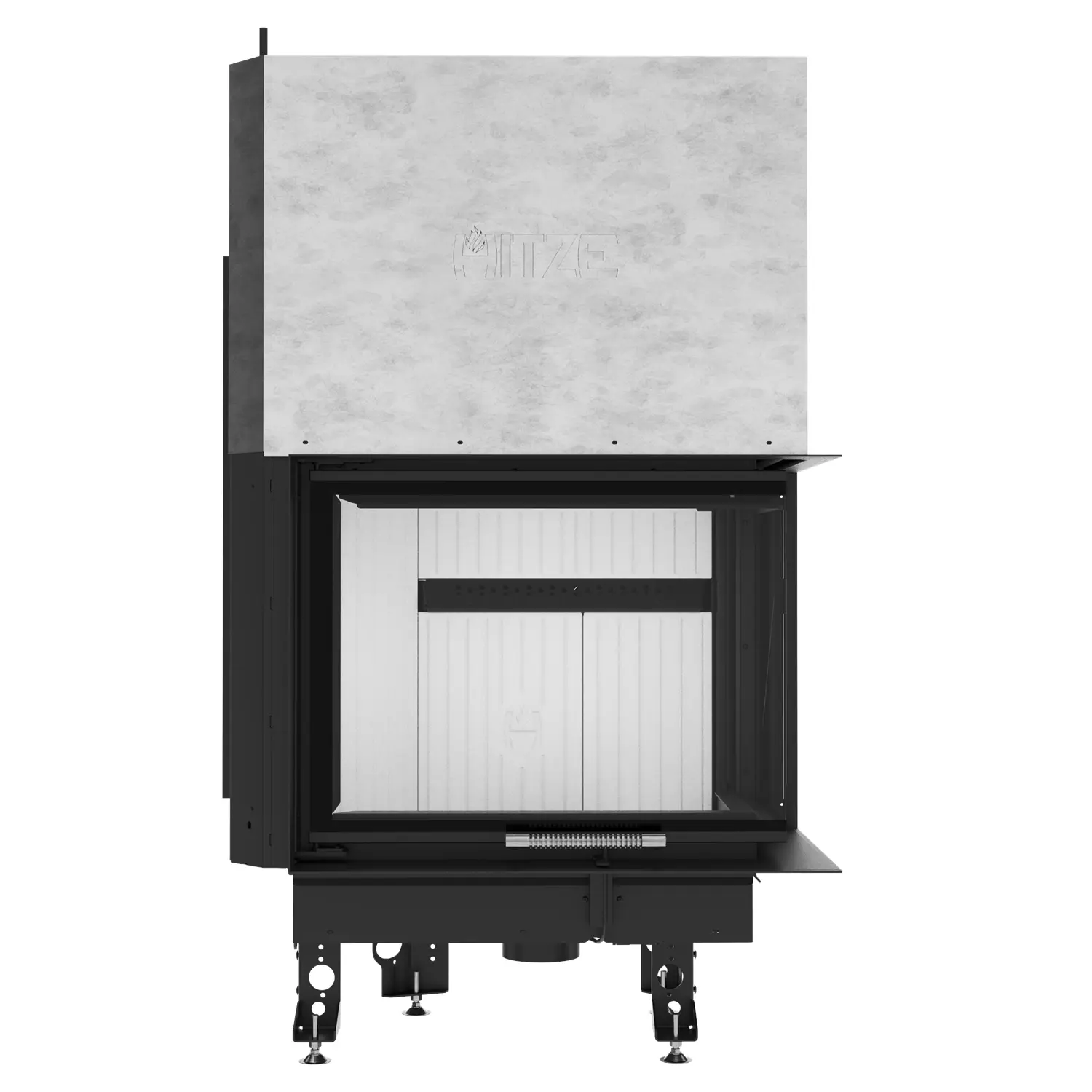

Vitraj mare, 680 × 530 × 375 mm
Dimensiunile de vitraj ale modelului AL16RG.HD sunt 680 × 530 × 375 mm. Frontul larg și fereastra laterală stângă permit o bună punere în evidență a camerei de ardere și oferă o vizibilitate largă a flăcărilor.
Suprafața mare de sticlă permite ca focarul să servească nu doar ca sursă suplimentară de căldură, ci și ca element central al designului livingului. Totodată, designul simplu al ramei se potrivește bine atât cu amenajări minimaliste, cât și cu cele mai decorative.
Înainte de a începe instalarea, consultați un desen tehnic actual. Astfel puteți lua corect în calcul poziția geamurilor, dimensiunile complete ale aparatului și spațiul necesar pentru mecanismul de ghilotină.
Focar cu deschidere spre dreapta, pentru diverse amenajări
Alegerea variantei dreapta sau dreapta trebuie să se bazeze pe dispunerea încăperii și pe direcția din care șemineul va fi privit cel mai des. Modelul AL16RG.HD este conceput pentru amenajări unde vizibilitatea laterală a focului trebuie orientată spre dreapta.
Această soluție poate fi eficientă atunci când aparatul este amplasat lipit de un perete, la granița dintre living și sufragerie, sau lângă o zonă de trecere. Totodată, vitrajul de colț permite deschiderea vizuală a aparatului către o parte mai mare a interiorului.
Orientarea focarului trebuie stabilită înainte de construirea carcasei. Astfel puteți planifica corect poziția geamului lateral, accesul la vatră și dispunerea celorlalte componente ale instalației.
Sticlă ceramică rezistentă la căldură
Modelul AL16RG.HD folosește sticlă ceramică rezistentă la căldură, adecvată pentru funcționare la temperaturi de până la 800°C. Materialul își păstrează proprietățile la folosirea corectă a aparatului și permite observarea în siguranță a focului.
Combinația dintre geamul frontal mare și cel lateral oferă o vizibilitate completă a focului. Astfel, flăcările pot fi văzute din mai multe puncte ale încăperii.
Geamul trebuie curățat conform instrucțiunilor din manualul de utilizare. Evitați folosirea unor produse sau ustensile care ar putea deteriora suprafața geamului sau etanșeitatea acestuia.
Uși din oțel, cu structură stabilă
Ușa focarului este realizată dintr-un profil special de oțel, care asigură rigiditate și rezistență adecvate la temperaturi înalte.
O structură stabilă este deosebit de importantă pentru vitrajul de colț mare, cu ridicare verticală. Aceasta susține alinierea corectă a ușii și etanșeitatea la utilizarea obișnuită.
Totodată, forma simplă a ramei limitează numărul de elemente structurale vizibile. Astfel, focul rămâne cea mai importantă parte a șemineului.
Un sistem care ajută la menținerea geamurilor curate
Focarul AL16RG.HD este echipat cu o perdea de aer, care ajută la menținerea efectului de geam curat. Fluxul de aer dirijat de-a lungul suprafeței interioare a vitrajului ajută la reducerea depunerii de funingine și a altor impurități.
Astfel, geamurile frontale și laterale pot rămâne curate o perioadă mai lungă de timp. Totuși, sistemul nu elimină nevoia curățării periodice.
Gradul de murdărire a geamului este influențat și de umiditatea lemnului, calitatea combustibilului, parametrii tirajului coșului, metoda de aprindere și reglajele de alimentare cu aer. De aceea, focarul trebuie folosit conform instrucțiunilor producătorului.
Putere și eficiență la focarul AL16RG.HD
Puterea nominală a focarului AL16RG.HD este de 16 kW. Puterea termică variază între 8 și 20 kW, permițând adaptarea intensității de funcționare a aparatului la necesarul curent de căldură.
Modelul poate fi folosit ca sursă suplimentară de încălzire într-un living mai mare, un spațiu deschis sau altă încăpere potrivită pentru instalarea unui șemineu pe lemne. Alegerea puterii trebuie să țină cont, printre altele, de volumul încăperii, de izolarea clădirii, de dispunerea interioară și de parametrii coșului. De aceea, alegerea aparatului trebuie discutată cu un instalator calificat.
Randamentul termic al modelului este de 80%. Un sistem de alimentare cu aer bine proiectat susține o ardere stabilă și folosirea energiei conținute în combustibil.

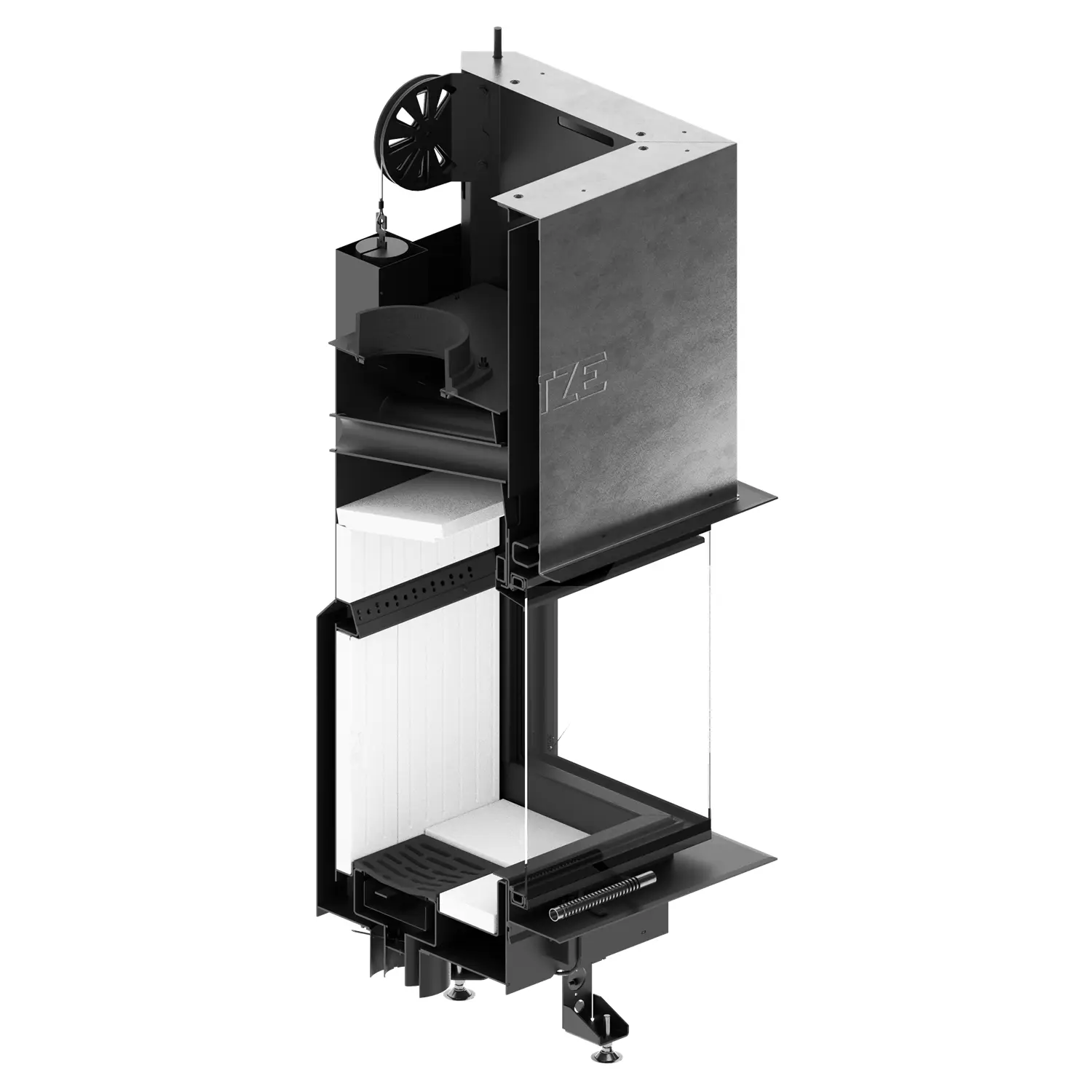

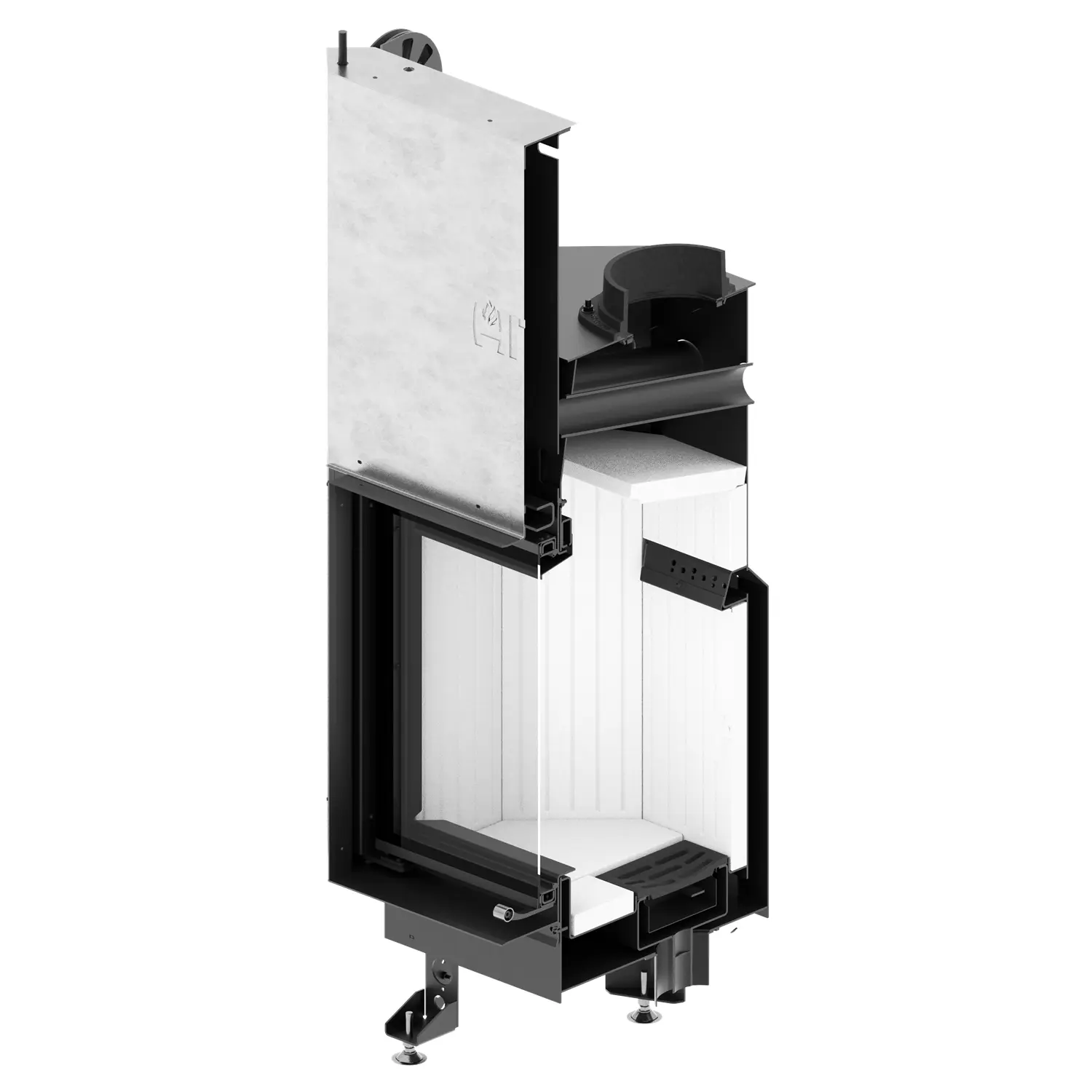

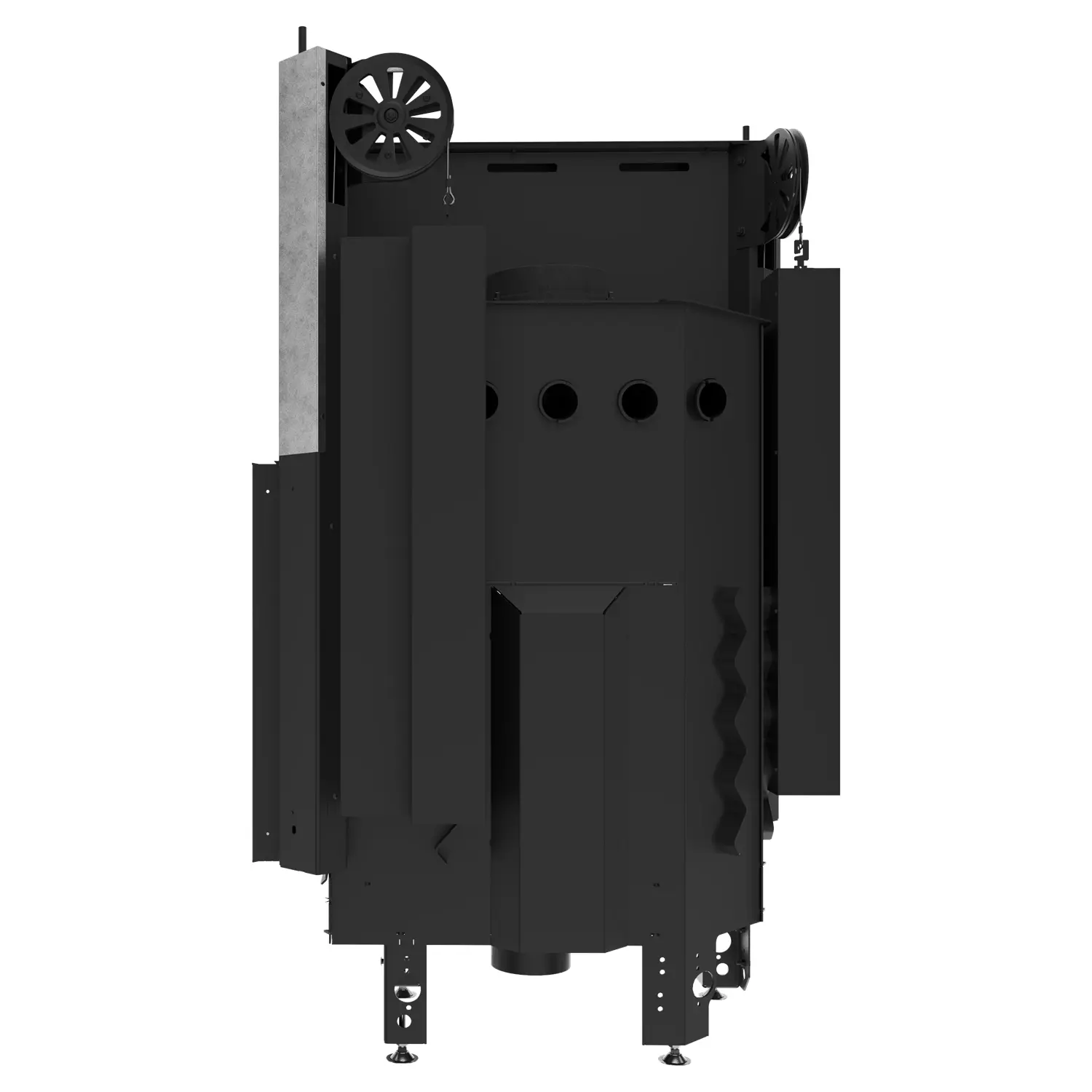

Sistemul de postardere
Secțiunea din spate a corpului, special proiectată, permite alimentarea cu aer secundar a părții superioare a vetrei. Această soluție susține postarderea gazelor produse la combustia lemnului.
Astfel, procesul de ardere se poate desfășura mai precis. Totodată, distribuția corectă a aerului ajută la menținerea unor condiții stabile de funcționare.
Totuși, obținerea parametrilor declarați presupune o instalare corectă, un tiraj adecvat al coșului și folosirea unui lemn bine uscat.
Parametrii de emisii ai modelului AL16RG.HD
Emisiile de particule la 13% O2 sunt de 33 mg/m³. La rândul lor, emisiile de CO la 13% O2 sunt de 786 mg/m³.
Valorile declarate se referă la condițiile de testare ale aparatului. Într-o instalație reală, arderea este influențată de factori precum calitatea combustibilului, tirajul coșului, metoda de aprindere și reglarea alimentării cu aer.
De aceea, folosiți lemn uscat, bine gospodărit, și cantitatea de combustibil indicată în manualul de utilizare. Astfel se reduce riscul unei arderi necorespunzătoare și al unei murdăriri excesive.
Priză de aer din exterior
Baza din oțel a focarului este echipată cu o clapetă de admisie a aerului din exterior. Astfel, aerul necesar arderii poate fi adus direct din exteriorul clădirii.
Această soluție reduce nevoia de a prelua aer exclusiv din încăperea încălzită. Este importantă mai ales în clădirile moderne, caracterizate printr-o etanșeitate ridicată.
Diametrul prizei de admisie este de 125 mm. Canalul trebuie proiectat astfel încât să asigure un flux liber al cantității necesare de aer către camera de ardere.
Focar adaptat pentru recuperare
Modelul AL16RG.HD este adaptat pentru folosirea în clădiri dotate cu recuperare de căldură. Priza de aer din exterior ajută la reducerea impactului șemineului asupra balanței de aer din interiorul încăperii.
Totodată, instalația de șemineu și ventilația mecanică trebuie proiectate și reglate corect. Astfel se asigură condiții corecte de funcționare pentru ambele sisteme.
Este recomandat ca modul de admisie a aerului să fie stabilit înainte de începerea construcției. Astfel se evită conflictele cu alte instalații și se pregătește corect traseul canalului de aer.
Racord de evacuare cu diametrul de 200 mm
Diametrul racordului de evacuare al focarului ALBERO AL16RG.HD este de 200 mm. Racordul la coș trebuie adaptat parametrilor aparatului.
Înainte de a începe instalarea, verificați, printre altele, secțiunea și înălțimea coșului, tirajul disponibil, modul de racordare și posibilitatea efectuării inspecțiilor și curățării periodice a instalației.
Evaluarea finală a condițiilor de racordare trebuie realizată de un instalator calificat sau de o persoană cu calificare în domeniul coșurilor de fum.
Carcasă ventilată AL16RG.HD
Modelul AL16RG.HD nu este destinat construcției de mantale calde. Carcasa trebuie proiectată ca o structură corespunzător ventilată, conform instrucțiunilor aparatului și cerințelor de protecție termică.
Orificiile de admisie și evacuare trebuie să permită o circulație liberă a aerului în jurul corpului focarului. Astfel, aerul încălzit este transferat în încăpere, iar componentele integrate sunt protejate de creșterea excesivă a temperaturii.
Carcasa trebuie construită din materiale destinate funcționării la temperaturi ridicate. Designul trebuie să asigure și accesul la componentele care necesită verificare sau service.
Suprafețele active necesare ale grilelor
Suprafața activă a grilelor de evacuare trebuie să fie între 1120 și 1280 cm². Totuși, suprafața activă necesară a grilelor de admisie este în intervalul 640 și 1040 cm².
La alegerea grilelor, luați în calcul suprafața lor activă reală, nu doar dimensiunile exterioare ale ramei. Lamelele, plasa și alte elemente structurale reduc suprafața disponibilă pentru circulația aerului.
Orificiile de admisie aduc aer mai rece în spațiul din jurul focarului. Aerul încălzit se ridică apoi și este eliminat prin orificiile de evacuare.
Construcție adaptată mecanismului de ghilotină
La proiectarea mantalei, asigurați-vă că există spațiu suficient pentru ridicarea verticală a ușilor de colț. Designul nu trebuie să restricționeze mișcarea mecanismului sau să exercite presiune asupra componentelor aparatului.
În plus, trebuie menținut accesul la piesele care necesită inspecție și service. Trebuie luat în calcul și spațiul necesar pentru racordarea coșului, asigurarea prizei de aer și ventilarea corpului.
Proiectarea și execuția instalației trebuie încredințate unui instalator calificat, care va ține cont de documentația actuală a aparatului și de condițiile existente în clădirea specifică.
Carcasă din oțel de cazan P265GH
Carcasa focarului este realizată din oțel de cazan clasa P265GH, conform EN 10028-2. Materialul este destinat aplicațiilor care necesită funcționare la temperaturi ridicate.
Construcția din oțel asigură stabilitatea întregului aparat. Totodată, materialul atent selectat asigură durabilitatea focarului pe durata utilizării obișnuite.
Personalizarea focarului ALBERO AL16RG.HD
Seria ALBERO permite adaptarea unor elemente ale aparatului la caracterul clădirii și al interiorului. Opțiunile de personalizare includ mânerul, grilele și căptușeala focarului din beton negru.
Focarul poate fi comandat cu mâner de ușă vopsit electrostatic în negru. Astfel, frontul capătă un aspect mai uniform, potrivindu-se mai bine cu mobilierul de culoare închisă.
Căptușeala neagră a camerei de ardere creează o compoziție coerentă cu rama focarului și evidențiază culoarea flăcărilor. Astfel, aspectul aparatului poate fi adaptat la designul specific al livingului.
Dimensiunile focarului AL16RG.HD
Dimensiunile aparatului sunt 904 × 1431 × 655 mm. Designul de colț și mecanismul de ridicare a ușii trebuie luate în calcul cu atenție la proiectarea mantalei.
Greutatea focarului este de 217 kg. Prin urmare, baza trebuie să aibă o capacitate portantă adecvată și să fie pregătită conform cerințelor pentru instalarea aparatelor de încălzire pe combustibil solid.
Înainte de construirea mantalei, folosiți un desen tehnic actual. Astfel puteți planifica corect poziția aparatului, racordarea la coș, canalul de admisie și dispunerea orificiilor de ventilație.
Clasa de eficiență energetică A+
Focarul AL16RG.HD are clasa de eficiență energetică A+. Randamentul termic de 80% și sistemul de alimentare cu aer secundar susțin folosirea energiei conținute în lemn.
Totuși, eficiența reală de funcționare depinde și de calitatea combustibilului, parametrii coșului, modul de instalare și funcționarea corectă a aparatului.
Conformitate cu Ecodesign, BImSchV II și 15a B-VG
Focarul ALBERO AL16RG.HD îndeplinește cerințele Ecodesign, BImSchV II și 15a B-VG.
Cerințele pentru sobele locale pe combustibil solid sunt stabilite, printre altele, de Regulamentul (UE) 2015/1185 al Comisiei.
Conform cerințelor Ecodesign, acest produs nu poate fi utilizat ca sursă principală de încălzire. Trebuie folosit ca sursă suplimentară de căldură, conform destinației sale și instrucțiunilor aparatului.
De ce să alegeți focarul AL16RG.HD?
Focarul AL16RG.HD combină o putere nominală de 16 kW, vitraj de colț generos și o ușă cu ridicare verticală. Geamul lateral stâng permite observarea flăcărilor din cea mai mare parte a încăperii, iar mecanismul de ghilotină oferă acces comod la vatră.
În plus, aparatul este echipat cu priză de aer din exterior, un sistem de postardere și o perdea de aer, care ajută la menținerea curățeniei geamurilor. Posibilitatea personalizării mânerului, grilelor și căptușelii focarului permite adaptarea ușoară a aparatului la un anumit design interior.
