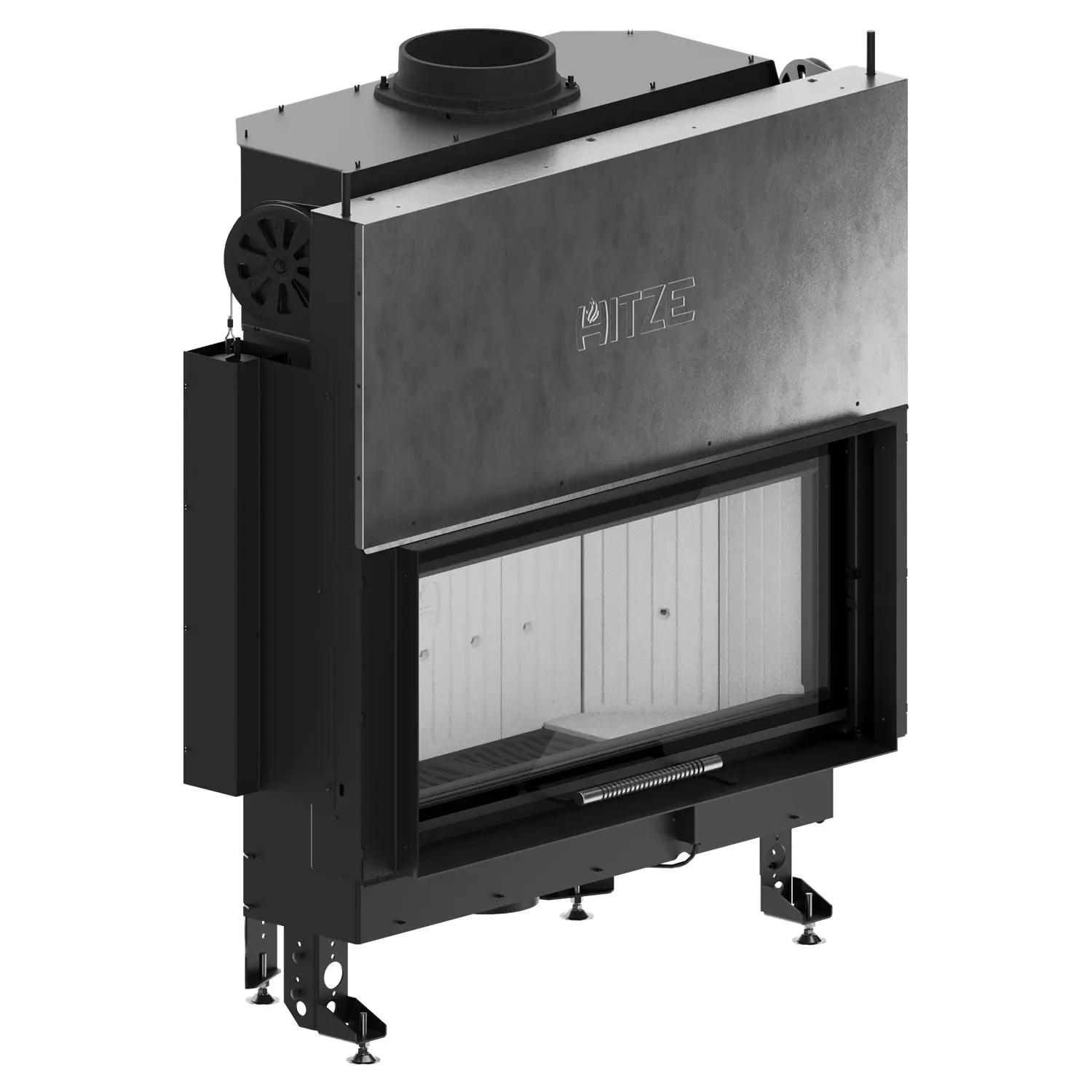

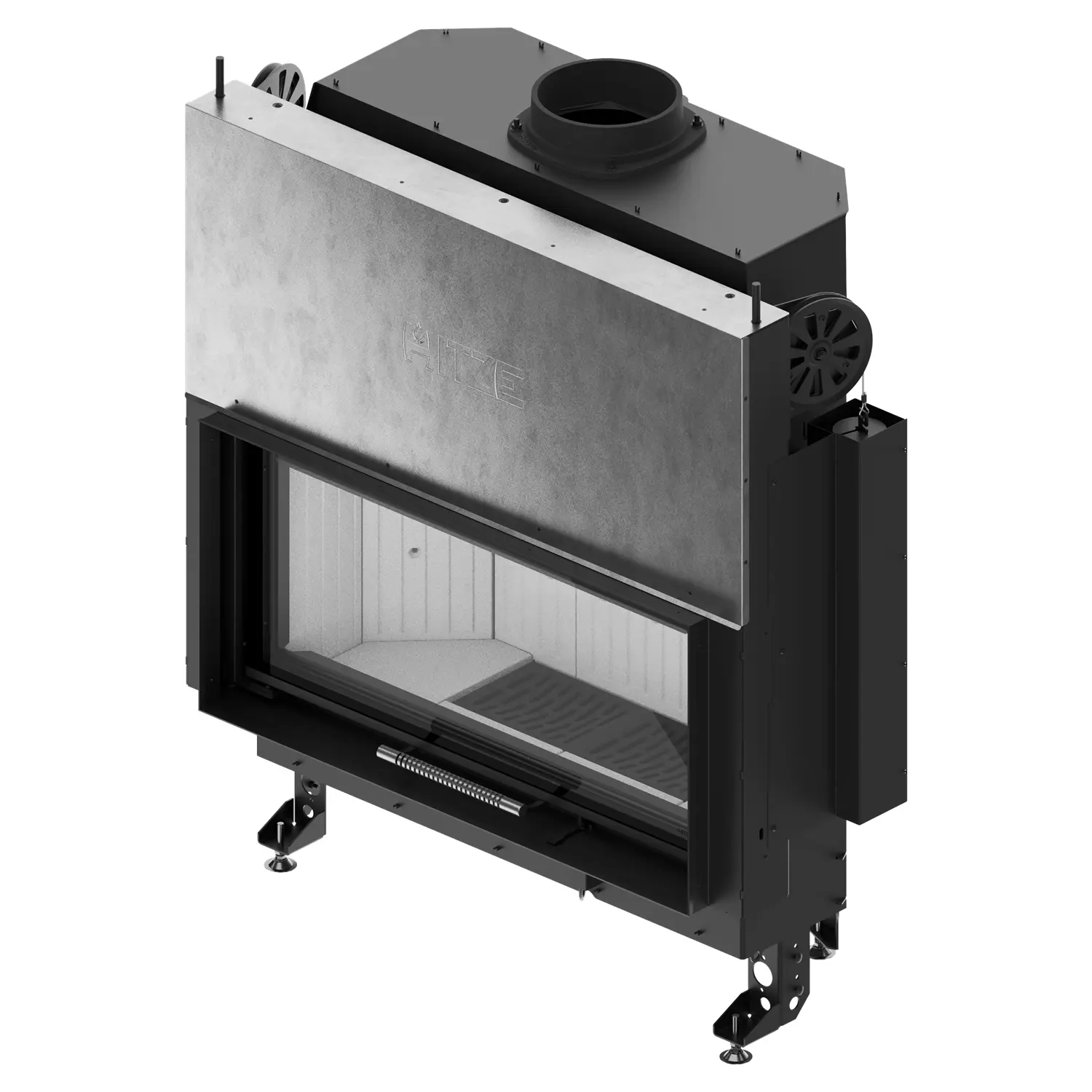

Focarul AL19G.HD, cu ghilotină, 19 kW
Focarul AL19G.HD, din seria ALBERO, este un model din oțel, cu putere nominală de 19 kW, echipat cu vitraj panoramic și ușă cu ridicare verticală. Geamul de 900 × 415 mm oferă o vizibilitate largă a focului, iar mecanismul de ghilotină facilitează accesul la camera de ardere.
Puterea termică variază între 9,5 și 24 kW. Astfel, intensitatea de funcționare a aparatului poate fi adaptată la necesarul curent de încălzire. În plus, priza de aer din exterior și sistemul de alimentare cu aer secundar susțin o ardere stabilă a lemnului.
Modelul face parte din seria populară de focare șemineu ALBERO. Linia oferă o varietate de opțiuni de vitraj, un aspect personalizabil și soluții care susțin folosirea eficientă a șemineului.

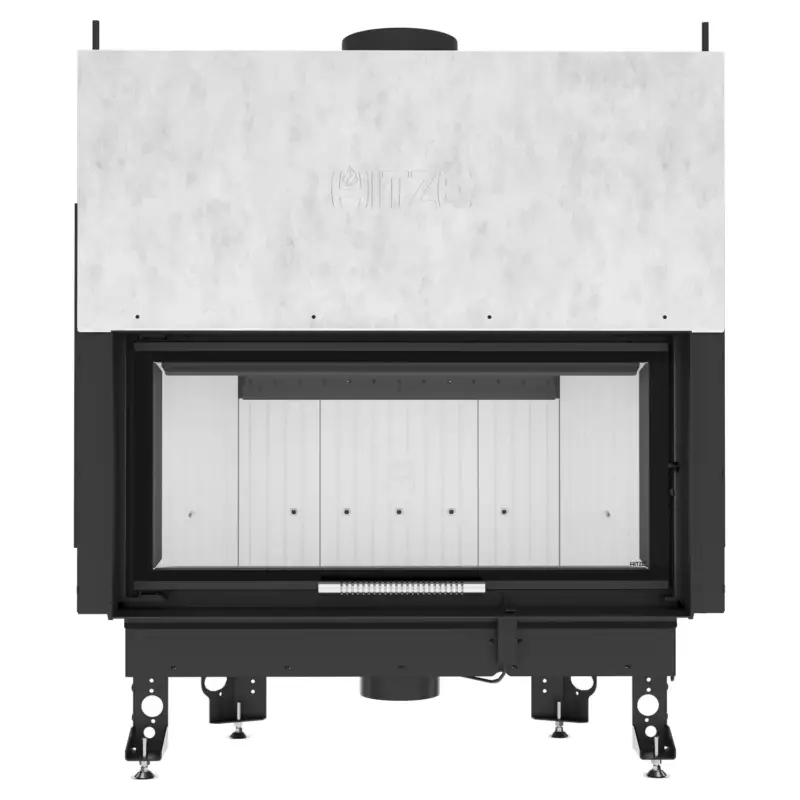

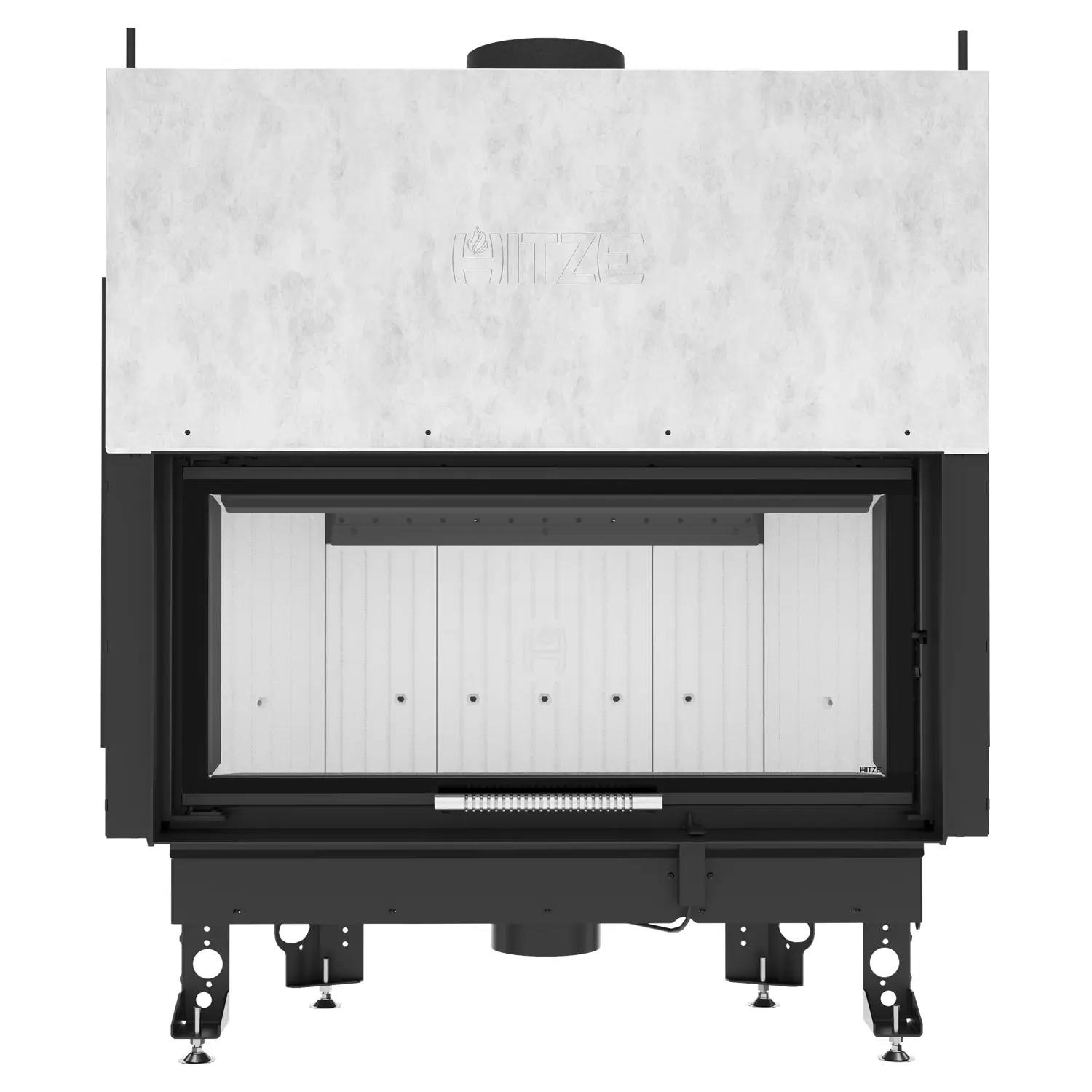

Vitraj panoramic, 900 × 415 mm
Modelul AL19G.HD este echipat cu geam frontal larg, de 900 × 415 mm. Proporțiile orizontale oferă o vizibilitate panoramică a focului și permit ca flăcările să fie puse clar în evidență.
Această formă completează șeminee mari, pereți lați și spații de zi deschise. Astfel, focul poate fi văzut clar atât din zona de relaxare, cât și din sufragerie, sau din orice alt loc al încăperii.
Înainte de a începe instalarea, consultați desenul tehnic actual. Astfel puteți lua corect în calcul dimensiunile complete ale focarului, poziția racordului de fum, a prizei de admisie și spațiul necesar pentru mecanismul de ridicare a ușii.

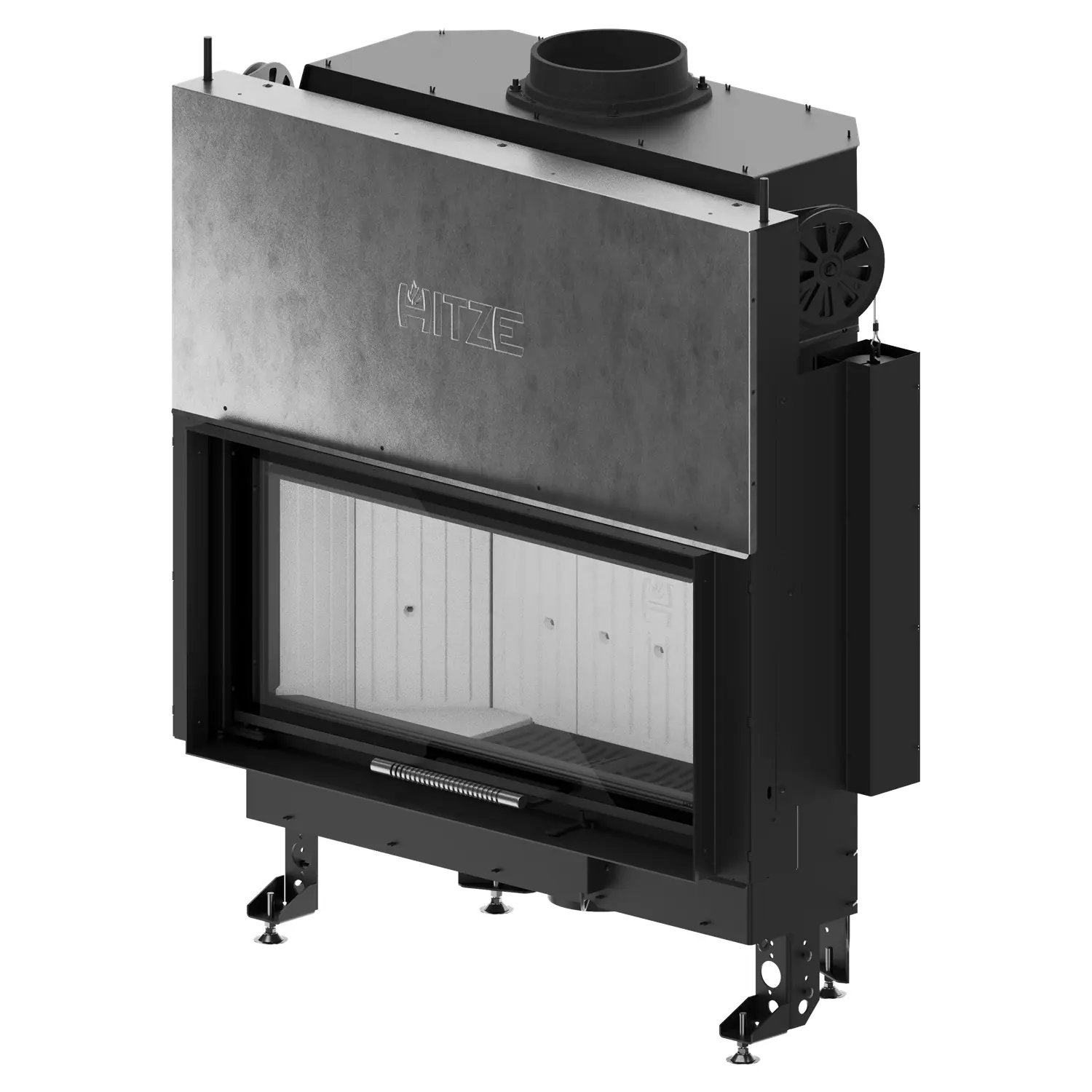

Uși de tip ghilotină, cu ridicare verticală
Focarul AL19G.HD este echipat cu uși de tip ghilotină, cu ridicare verticală. La adăugarea lemnelor, panoul larg de sticlă se ridică, oferind acces ușor la camera de ardere.
Ușa nu iese în afara suprafeței construcției, ca o ușă clasică. Astfel, spațiul direct din fața șemineului este mai ușor de gestionat.
Mecanismul de ridicare trebuie luat în calcul din etapa de proiectare a mantalei. Designul nu trebuie să restricționeze mișcarea ușii sau accesul la componentele care necesită verificare sau întreținere periodică.

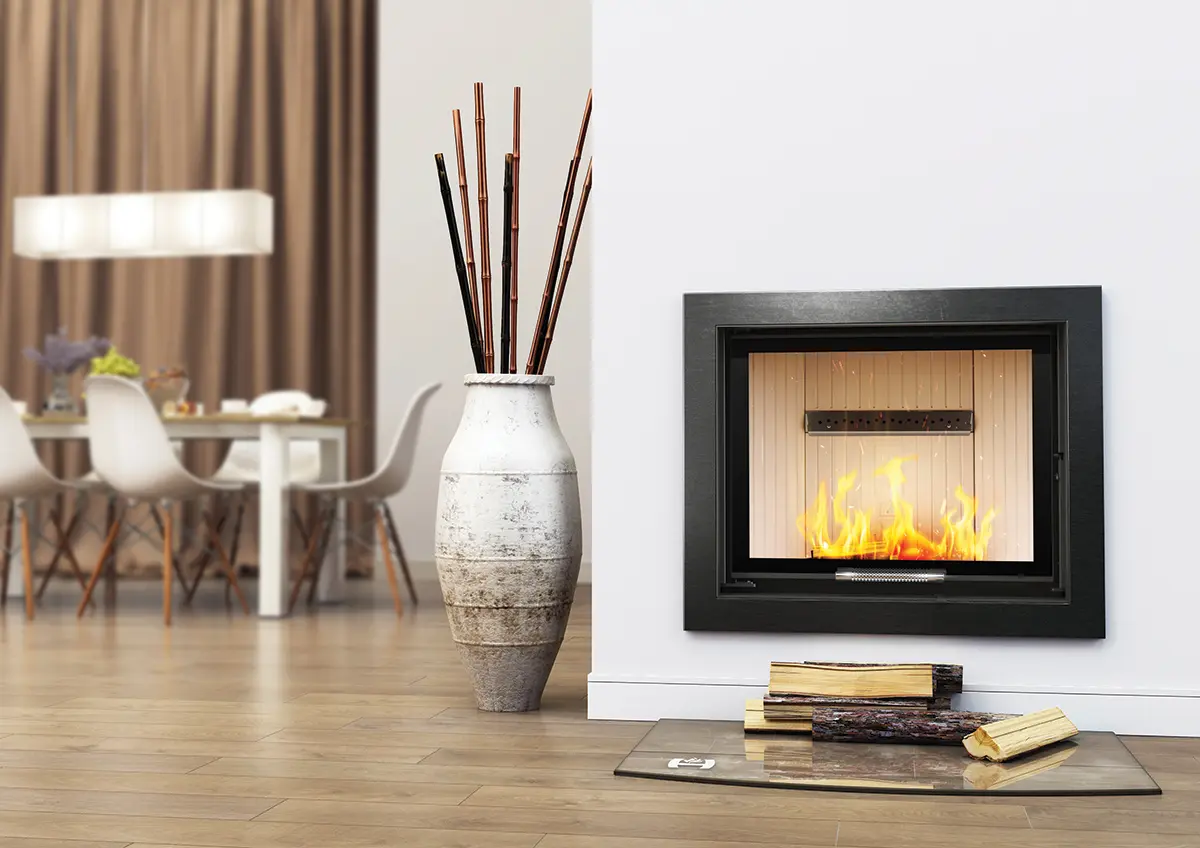

Focar frontal pentru un living spațios
Vitrajul orizontal face din AL19G.HD o alegere perfectă pentru spații largi și zone deschise care conectează livingul cu sufrageria. Totodată, frontul simplu permite ca șemineul să se potrivească în diverse stiluri de interior.
Focarul poate fi integrat într-un bloc solid sau înconjurat de materiale decorative, care reflectă mobilierul încăperii. Totodată, designul trebuie să țină cont de cerințele de ventilație și protecție termică.
Metoda finală de construcție a mantalei trebuie adaptată documentației aparatului și condițiilor dintr-o anumită clădire.
Sticlă ceramică rezistentă la căldură
Focarul folosește sticlă ceramică rezistentă la căldură, adecvată pentru funcționare la temperaturi de până la 800°C. Materialul își păstrează proprietățile la folosirea corectă a aparatului și permite observarea în siguranță a flăcărilor.
Suprafața mare de vitraj permite ca vatra să fie complet pusă în evidență. Astfel, focarul servește nu doar ca sursă suplimentară de căldură, ci și ca element decorativ al designului interior.
Curățați geamul conform instrucțiunilor din manualul de utilizare. Nu folosiți agenți de curățare sau ustensile care ar putea deteriora geamul sau etanșeitatea ușii.
Uși din oțel, cu structură stabilă
Ușa focarului este realizată dintr-un profil special de oțel, care asigură rigiditate și rezistență adecvate la temperaturi înalte.
O structură stabilă este deosebit de importantă pentru vitrajul larg, cu deschidere verticală. Aceasta susține poziționarea corectă a ușii și etanșeitatea adecvată la utilizarea obișnuită.
Totodată, numărul redus de elemente structurale vizibile face ca cea mai importantă parte a frontului să rămână vizibilitatea vetrei.
Un sistem care ajută la menținerea geamului curat
Focarul AL19G.HD este echipat cu o perdea de aer, care ajută la menținerea efectului de geam curat. Fluxul de aer dirijat de-a lungul suprafeței interioare a vitrajului ajută la reducerea depunerii de funingine și a altor impurități.
Astfel, flăcările pot rămâne vizibile o perioadă mai lungă de timp. Totuși, sistemul nu elimină nevoia curățării periodice a vitrajului.
Gradul de murdărire a geamului este influențat și de umiditatea lemnului, calitatea combustibilului, parametrii tirajului coșului, metoda de aprindere și reglarea alimentării cu aer. De aceea, aparatul trebuie folosit conform instrucțiunilor producătorului.
Puterea focarului AL19G.HD
Puterea nominală a focarului AL19G.HD este de 19 kW. Puterea termică variază între 9,5 și 24 kW, permițând adaptarea intensității de funcționare a aparatului la necesarul curent de căldură.
Alegerea focarului trebuie să țină cont, printre altele, de volumul încăperilor, de standardul de izolare al clădirii, de dispunerea zonelor încălzite și de parametrii coșului.
De aceea, alegerea unui aparat de această putere trebuie discutată cu un instalator calificat. Astfel se reduce riscul folosirii unui focar neadecvat condițiilor clădirii.
Randament termic de 81%
Randamentul termic al modelului AL19G.HD este de 81%. Un sistem de alimentare cu aer bine proiectat susține o ardere stabilă și folosirea energiei conținute în lemn.

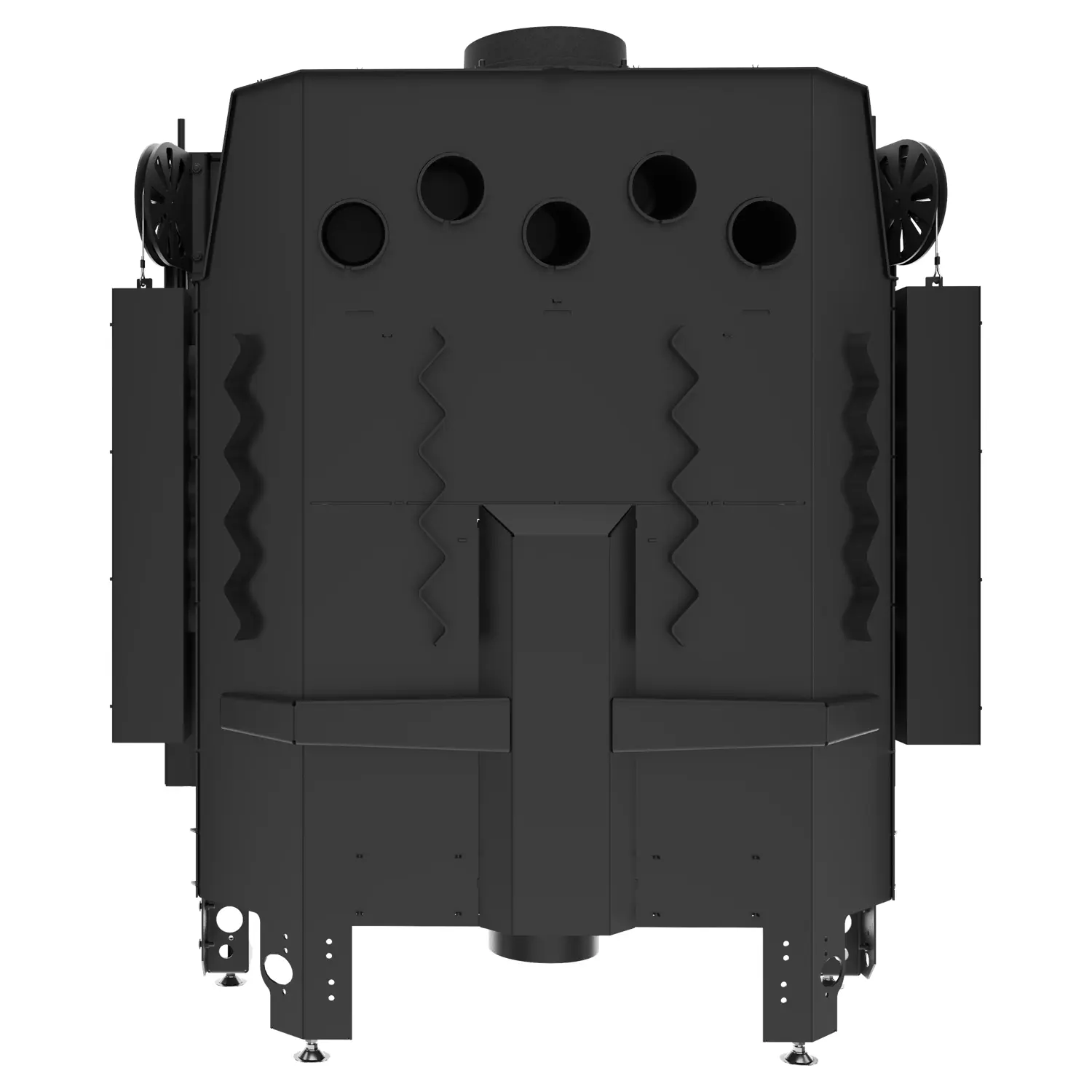

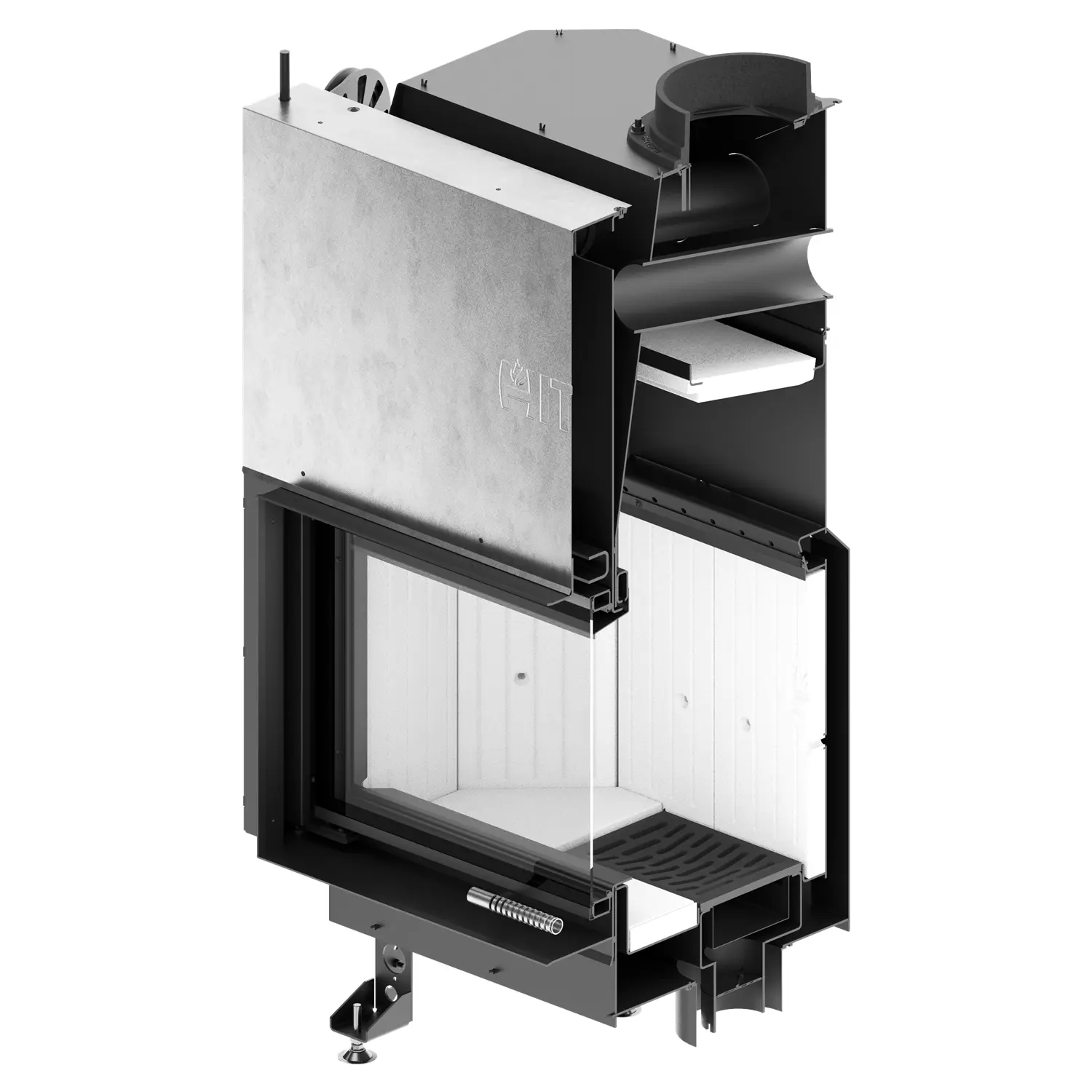

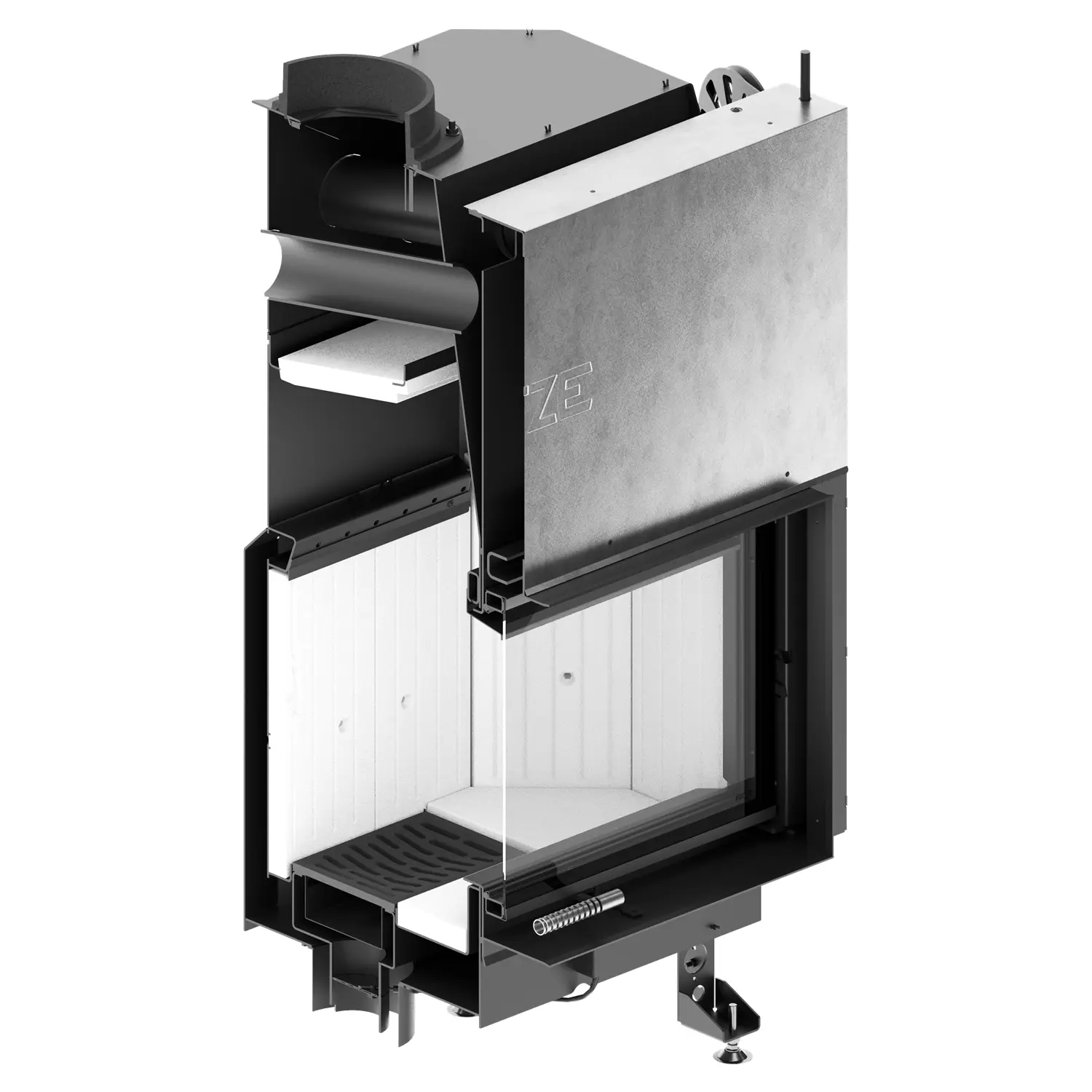

Designul special al părții din spate a corpului permite alimentarea cu aer secundar a părții superioare a camerei de ardere, susținând postarderea gazelor produse la combustia combustibilului.
Astfel, procesul de ardere poate fi mai precis. Totuși, obținerea parametrilor declarați presupune o instalare corectă, un tiraj adecvat al coșului și folosirea unui lemn bine uscat.
Parametrii de emisii ai modelului AL19G.HD
Emisiile de particule la 13% O2 sunt de 29 mg/m³. La rândul lor, emisiile de CO la 13% O2 sunt de 1200 mg/m³.
Valorile declarate se referă la condiții specifice de testare a aparatului. Într-o instalație reală, arderea este influențată de factori precum calitatea lemnului, tirajul coșului, metoda de aprindere și reglarea alimentării cu aer.
De aceea, folosiți lemn uscat, bine gospodărit, și cantitatea de combustibil indicată în manualul de utilizare. Astfel se reduce riscul unei arderi necorespunzătoare și al unei murdăriri excesive.
Priză de aer din exterior

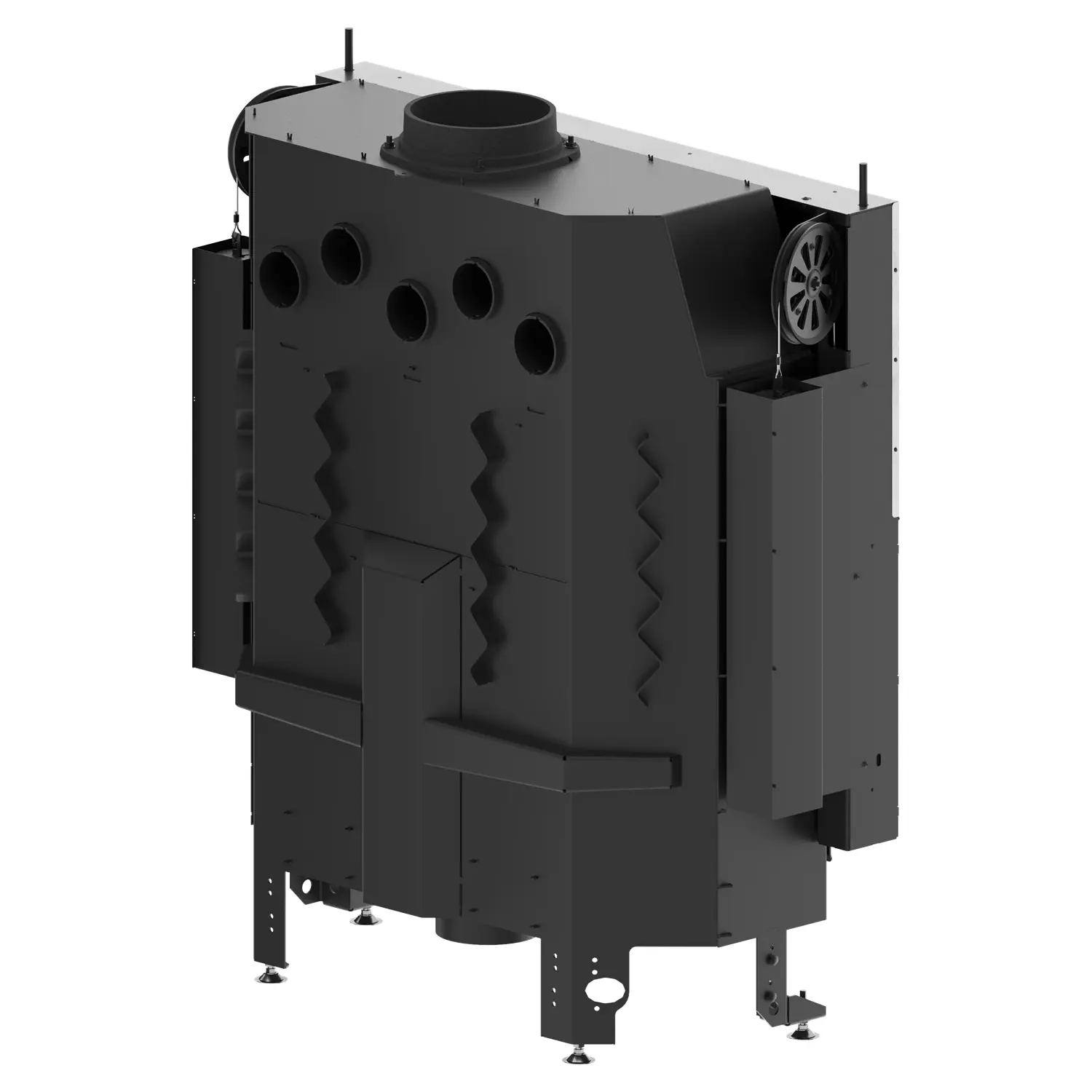

Baza din oțel a aparatului este echipată cu o clapetă de admisie a aerului din exterior. Astfel, aerul necesar arderii poate fi adus direct din exteriorul clădirii.
Această soluție reduce nevoia de a prelua aer exclusiv din încăperea încălzită. Este importantă mai ales în clădirile moderne, caracterizate printr-o etanșeitate ridicată.
Diametrul prizei de admisie este de 150 mm. Canalul trebuie proiectat astfel încât să asigure un flux liber al cantității necesare de aer către camera de ardere.
Focar adaptat pentru recuperare
Modelul AL19G.HD este adaptat pentru folosirea în clădiri dotate cu recuperare de căldură. Priza de aer din exterior ajută la reducerea impactului șemineului asupra balanței de aer din interiorul încăperii.
Totodată, instalația de șemineu și ventilația mecanică trebuie proiectate și reglate corect, pentru a asigura condiții corecte de funcționare pentru ambele sisteme.
Este important ca modul de admisie a aerului să fie stabilit înainte de începerea construcției. Astfel se evită conflictele cu alte instalații și se pregătește corect traseul canalului de aer.
Racord de evacuare cu diametrul de 220 mm
Diametrul racordului de evacuare al focarului ALBERO AL19G.HD este de 220 mm. Racordul la coș trebuie adaptat parametrilor aparatului.
Înainte de instalare, verificați, printre altele, secțiunea și înălțimea coșului, tirajul disponibil, modul de racordare și posibilitatea efectuării inspecțiilor și curățării periodice a instalației.
Evaluarea finală a condițiilor de racordare trebuie realizată de un instalator calificat sau de o persoană cu calificare în domeniul coșurilor de fum.
Carcasă ventilată AL19G.HD
Modelul AL19G.HD nu este destinat construcției de mantale calde. Carcasa trebuie deci proiectată ca o structură corespunzător ventilată, conform instrucțiunilor aparatului și cerințelor de protecție termică.
Orificiile de admisie și evacuare trebuie să permită o circulație liberă a aerului în jurul corpului focarului. Astfel, aerul încălzit este transferat în încăpere, iar componentele carcasei sunt protejate de creșterea excesivă a temperaturii.
Carcasa trebuie construită din materiale destinate utilizării la temperaturi ridicate. Structura trebuie să asigure și accesul la componentele care necesită inspecție sau service.
Suprafețele active necesare ale grilelor
Suprafața activă a grilelor de evacuare trebuie să fie între 1330 și 1520 cm². Totuși, suprafața activă necesară a grilelor de admisie este în intervalul 760 și 1240 cm².
La alegerea grilelor, luați în calcul suprafața lor activă reală, nu doar dimensiunile exterioare ale ramei. Lamelele, plasa și alte elemente structurale limitează suprafața disponibilă pentru circulația aerului.
Orificiile de admisie aduc aer mai rece în spațiul din jurul corpului. Aerul încălzit se ridică apoi și este eliminat prin grilele de evacuare.
Construcție adaptată mecanismului de ghilotină
La proiectarea mantalei, asigurați-vă că există spațiu suficient pentru ridicarea verticală a ușilor late. Designul nu trebuie să restricționeze mișcarea mecanismului sau să exercite presiune asupra componentelor focarului.
În plus, trebuie menținut accesul la piesele care necesită inspecție și service. Trebuie luat în calcul și spațiul necesar pentru racordarea coșului, asigurarea prizei de aer și ventilarea corpului.
Proiectarea și execuția instalației trebuie încredințate unui instalator calificat, care va ține cont de documentația actuală a aparatului și de condițiile existente în clădirea specifică.
Carcasă din oțel de cazan P265GH
Carcasa focarului este realizată din oțel de cazan clasa P265GH, conform EN 10028-2. Acest material este destinat aplicațiilor care necesită funcționare la temperaturi ridicate.
Construcția din oțel asigură stabilitatea întregului aparat. Totodată, materialul atent selectat asigură durabilitatea focarului pe durata utilizării obișnuite.
Condițiile corecte de funcționare depind și de modul de instalare și construcție a mantalei. De aceea, toate lucrările trebuie realizate conform documentației actuale a produsului.
Personalizarea focarului ALBERO AL19G.HD
Seria ALBERO permite adaptarea unor elemente ale aparatului la caracterul interiorului dumneavoastră. Opțiunile de personalizare includ mânerul, grilele și un focar din beton negru.
Este posibilă comandarea cartușului cu mâner de ușă vopsit electrostatic în negru. Astfel, frontul poate căpăta un aspect mai uniform, potrivit mai bine cu mobilierul de culoare închisă.
Căptușeala neagră a camerei de ardere creează o compoziție coerentă cu rama aparatului și evidențiază culoarea flăcărilor. Astfel, aspectul focarului poate fi adaptat la designul specific al livingului.
Dimensiunile focarului AL19G.HD
Dimensiunile aparatului sunt 1203 × 1324 × 590 mm. Lățimea focarului și spațiul necesar pentru funcționarea mecanismului de ghilotină trebuie luate în calcul cu atenție la proiectarea carcasei.
Greutatea modelului este de 262 kg. Prin urmare, baza trebuie să aibă o capacitate portantă adecvată și să fie pregătită conform cerințelor pentru instalarea aparatelor de încălzire pe combustibil solid.
Înainte de construirea mantalei, folosiți un desen tehnic actual. Astfel puteți planifica corect poziționarea aparatului, poziția racordului de fum, designul prizei de aer și dispunerea grilelor de ventilație.
Clasa de eficiență energetică A+
Focarul AL19G.HD are clasa de eficiență energetică A+. Randamentul termic de 81% și sistemul de alimentare cu aer secundar susțin folosirea energiei conținute în lemn.
Totuși, eficiența reală de funcționare depinde și de calitatea combustibilului, parametrii coșului, modul de instalare și funcționarea corectă a aparatului.
Conformitate cu Ecodesign, BImSchV II și 15a B-VG
Focarul ALBERO AL19G.HD îndeplinește cerințele Ecodesign, BImSchV II și 15a B-VG.
Cerințele pentru sobele locale pe combustibil solid sunt stabilite, printre altele, de Regulamentul (UE) 2015/1185 al Comisiei.
Conform cerințelor Ecodesign, acest produs nu poate fi utilizat ca sursă principală de încălzire. Trebuie folosit ca sursă suplimentară de căldură, conform destinației sale și instrucțiunilor aparatului.
De ce să alegeți focarul AL19G.HD?
Focarul AL19G.HD combină o putere nominală de 19 kW, un geam panoramic de 900 mm lățime și o ușă cu ridicare verticală. Mecanismul de ghilotină oferă acces comod la camera de ardere, păstrând totodată un design modern.
În plus, modelul este echipat cu priză de aer din exterior, un sistem de postardere și o perdea de aer, care ajută la menținerea curățeniei geamului. Posibilitatea personalizării mânerului, grilelor și căptușelii vetrei permite adaptarea ușoară a focarului la designul interior.
