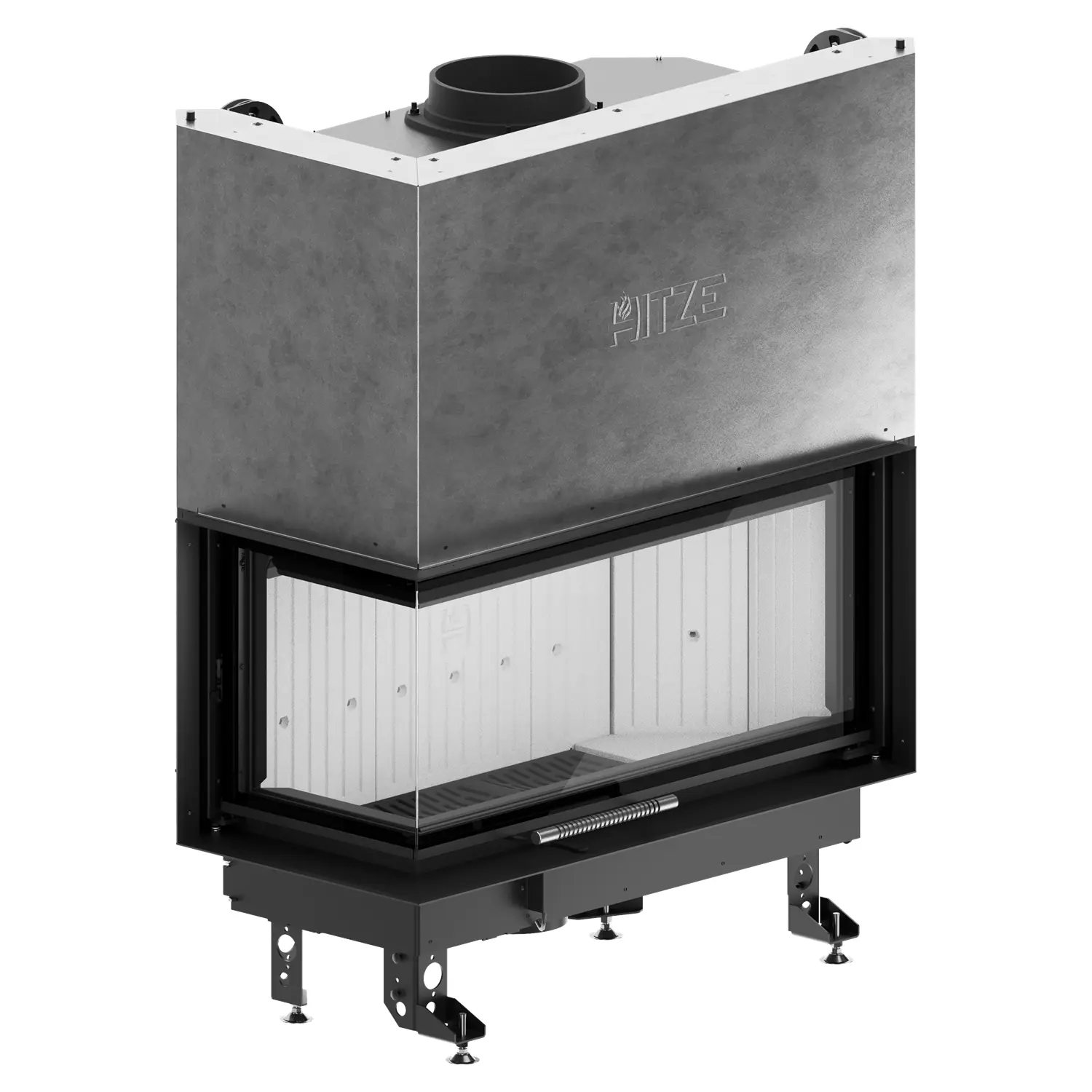

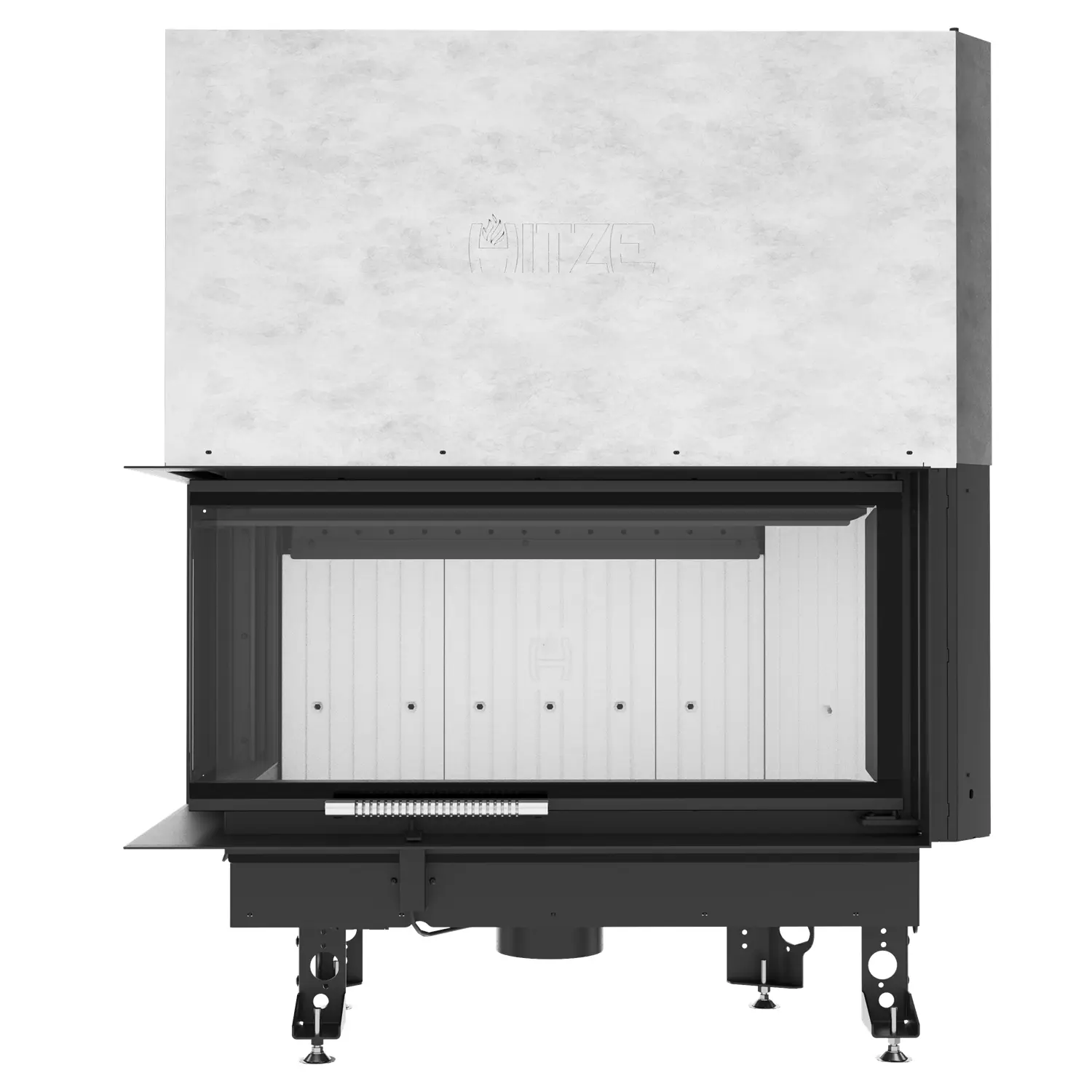

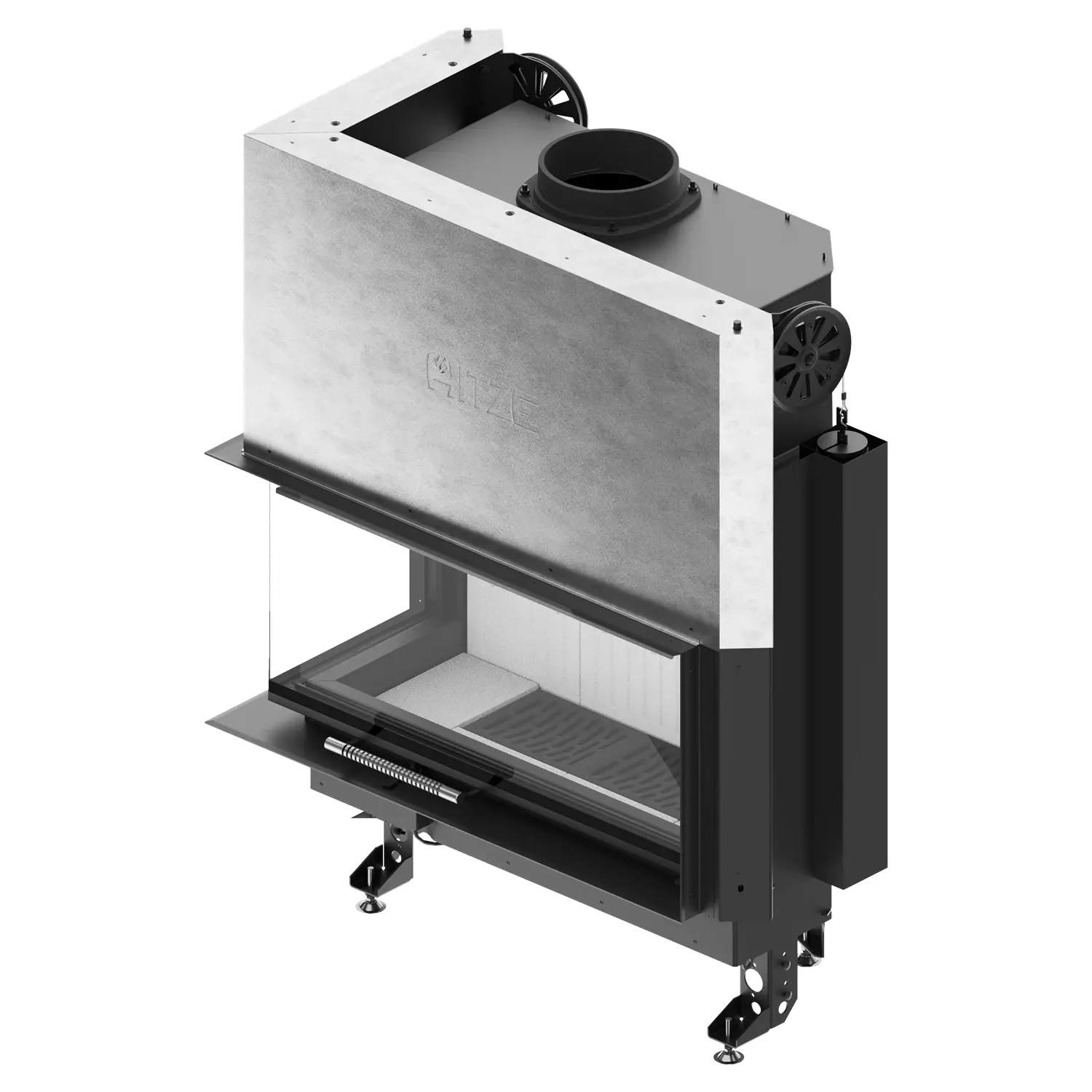

Focarul AL19LG.HD – model de colț, cu ghilotină
Focarul AL19LG.HD, din seria ALBERO, este un model de colț din oțel, cu putere nominală de 19 kW, echipat cu geam frontal panoramic, vitraj lateral stâng și ușă cu ridicare verticală. Vizibilitatea focului din două părți permite observarea flăcărilor din diferite zone ale încăperii, iar mecanismul de ghilotină oferă acces comod la camera de ardere.
Puterea termică variază între 9,5 și 24 kW. Astfel, intensitatea de funcționare a aparatului poate fi adaptată la necesarul curent de încălzire. În plus, priza de aer din exterior și sistemul de alimentare cu aer secundar susțin o ardere stabilă a lemnului.
Modelul face parte din seria populară de focare șemineu ALBERO. Linia oferă diverse opțiuni de vitraj, permițând totodată personalizarea mânerului, grilelor și căptușelii camerei de ardere.

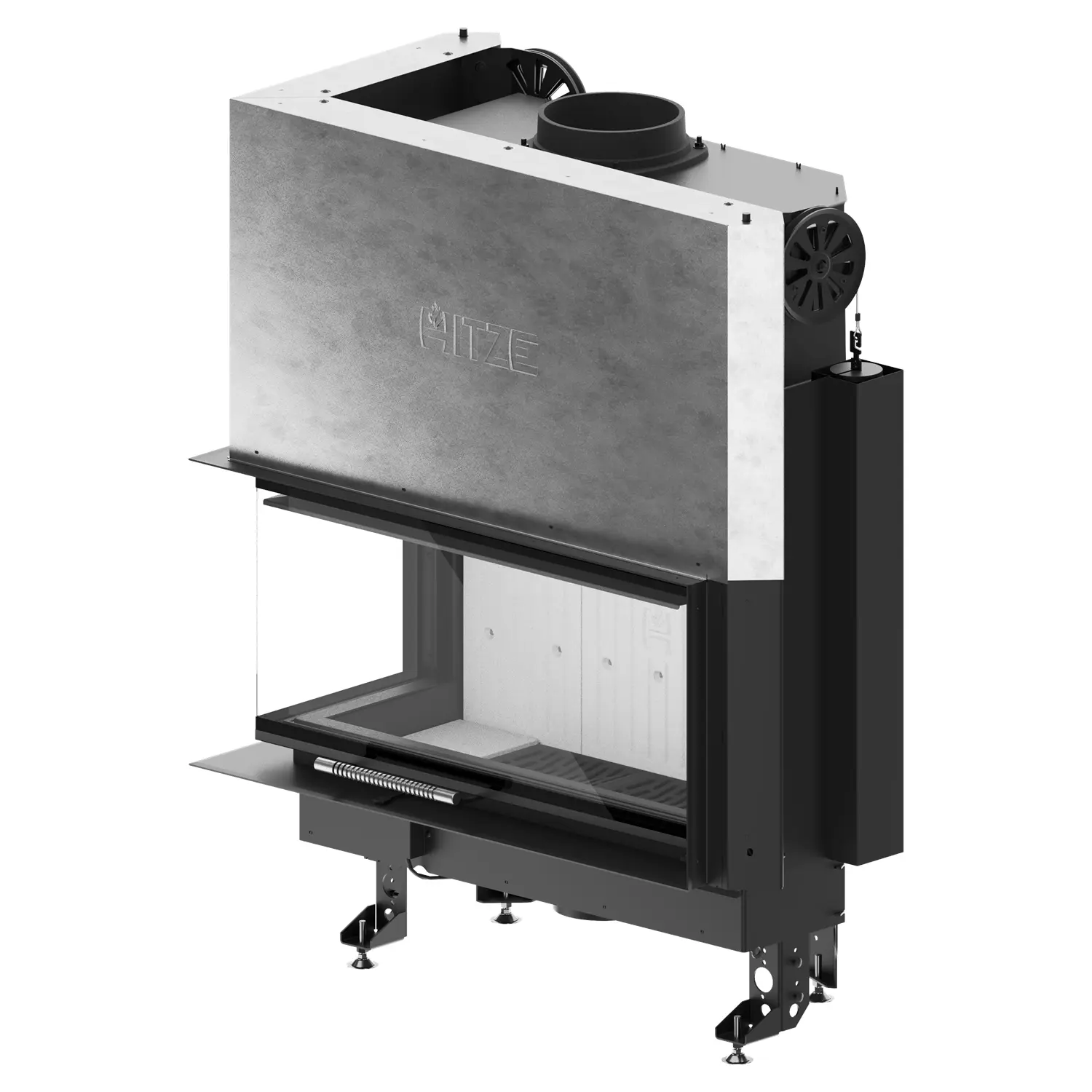

Focar de colț, cu geam lateral stâng
ALBERO AL19LG.HD este echipat cu vitraj lateral pe partea stângă. Combinat cu geamul frontal panoramic, creează o vizibilitate de colț a focului, care deschide vatra către o parte mai mare a încăperii.
Această configurație este deosebit de eficientă atunci când zona de relaxare, sufrageria sau altă parte a interiorului se află pe partea stângă a construcției. Astfel, flăcările sunt vizibile atât direct din fața șemineului, cât și din partea sa stângă.
O structură de colț poate fi folosită și într-un spațiu construit între două zone funcționale. Astfel, șemineul poate conecta vizual diferitele secțiuni ale unui spațiu deschis.

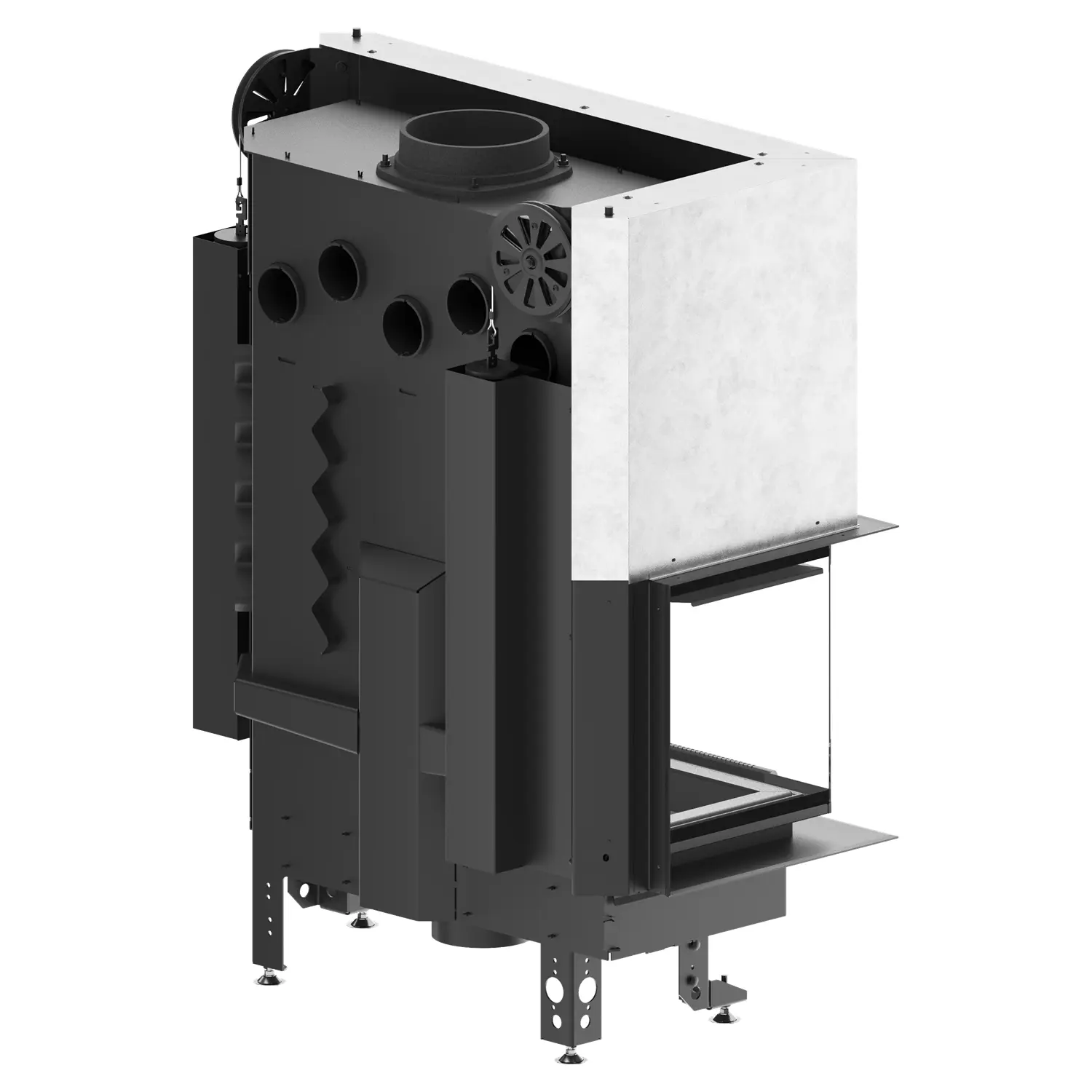

Uși de tip ghilotină, cu ridicare verticală
Focarul AL19LG.HD este echipat cu mecanism de ridicare a ușii de tip ghilotină. La adăugarea lemnelor, vitrajul de colț se ridică vertical, oferind acces comod la camera de ardere.
Ușa nu iese în afara suprafeței construcției, ca o ușă clasică. Astfel, spațiul direct din fața șemineului este mai ușor de gestionat.
Mecanismul de ridicare trebuie luat în calcul din etapa de proiectare a mantalei. Designul nu trebuie să restricționeze mișcarea ușii sau accesul la componentele care necesită verificare sau întreținere periodică.
Vitraj panoramic, 900 × 415 × 375 mm
Dimensiunile de vitraj ale modelului AL19LG.HD sunt 900 × 415 × 375 mm. Geamul frontal larg și vitrajul lateral stâng permit o bună punere în evidență a camerei de ardere și oferă o vizibilitate largă a flăcărilor.
Suprafața mare de sticlă permite ca focarul să servească nu doar ca sursă suplimentară de căldură, ci și ca element central al designului livingului. Totodată, designul simplu al ramei se potrivește bine atât cu amenajări minimaliste, cât și cu cele mai decorative.
Înainte de a începe instalarea, consultați desenul tehnic actual. Astfel puteți lua corect în calcul poziția geamurilor, dimensiunile complete ale aparatului și spațiul necesar pentru mecanismul de ghilotină.
Focar cu deschidere spre stânga, pentru diverse amenajări
Alegerea variantei stânga sau dreapta trebuie să se bazeze pe dispunerea încăperii și pe direcția din care șemineul va fi privit cel mai des. Modelul AL19LG.HD este conceput pentru amenajări unde vizibilitatea laterală a focului trebuie orientată spre stânga.
Această soluție poate fi eficientă atunci când aparatul este amplasat lipit de un perete, la granița dintre living și sufragerie, sau lângă o zonă de trecere. Totodată, vitrajul de colț deschide vizual aparatul către o parte mai mare a interiorului.
Orientarea aparatului trebuie stabilită înainte de construirea carcasei. Astfel puteți planifica corect poziția geamului lateral, accesul la camera de ardere și dispunerea celorlalte componente ale instalației.
Sticlă ceramică rezistentă la căldură
Modelul AL19LG.HD folosește sticlă ceramică rezistentă la căldură, adecvată pentru funcționare la temperaturi de până la 800°C. Materialul își păstrează proprietățile la folosirea corectă a aparatului și permite observarea în siguranță a focului.
Combinația dintre geamul frontal panoramic și cel lateral stâng oferă o vizibilitate completă a focului. Astfel, flăcările pot fi văzute clar din mai multe puncte ale încăperii.
Geamul trebuie curățat conform instrucțiunilor din manualul de utilizare. Nu folosiți agenți de curățare sau ustensile care ar putea deteriora suprafața geamului sau etanșeitatea ușii.
Uși din oțel, cu structură stabilă
Ușa focarului este realizată dintr-un profil special de oțel, care asigură rigiditate și rezistență adecvate la temperaturi înalte.
O structură stabilă este deosebit de importantă pentru vitrajul de colț mare, cu ridicare verticală. Aceasta susține alinierea corectă a ușii și etanșeitatea la utilizarea obișnuită.
Totodată, forma simplă a ramei limitează numărul de elemente structurale vizibile. Astfel, focul rămâne cea mai importantă parte a șemineului.
Un sistem care ajută la menținerea geamurilor curate
Focarul AL19LG.HD este echipat cu o perdea de aer, care ajută la menținerea efectului de geam curat. Fluxul de aer dirijat de-a lungul suprafeței interioare a vitrajului ajută la reducerea depunerii de funingine și a altor impurități.
Astfel, geamurile frontale și laterale pot rămâne curate o perioadă mai lungă de timp. Totuși, sistemul nu elimină nevoia curățării periodice.
Gradul de murdărire a geamului este influențat și de umiditatea lemnului, calitatea combustibilului, parametrii tirajului coșului, metoda de aprindere și reglajele de alimentare cu aer. De aceea, focarul trebuie folosit conform instrucțiunilor producătorului.
Puterea focarului AL19LG.HD
Puterea nominală a focarului AL19LG.HD este de 19 kW. Puterea termică variază între 9,5 și 24 kW, permițând adaptarea intensității de funcționare a aparatului la necesarul curent de căldură.
Alegerea focarului trebuie să țină cont, printre altele, de volumul încăperilor, de izolarea clădirii, de dispunerea zonelor încălzite și de parametrii coșului.
De aceea, alegerea unui aparat de această putere trebuie discutată cu un instalator calificat. Astfel se reduce riscul folosirii unui focar neadecvat condițiilor dintr-o anumită clădire.
Randament termic de 81%
Randamentul termic al modelului AL19LG.HD este de 81%. Un sistem de alimentare cu aer bine proiectat susține o ardere stabilă și folosirea energiei conținute în lemn.

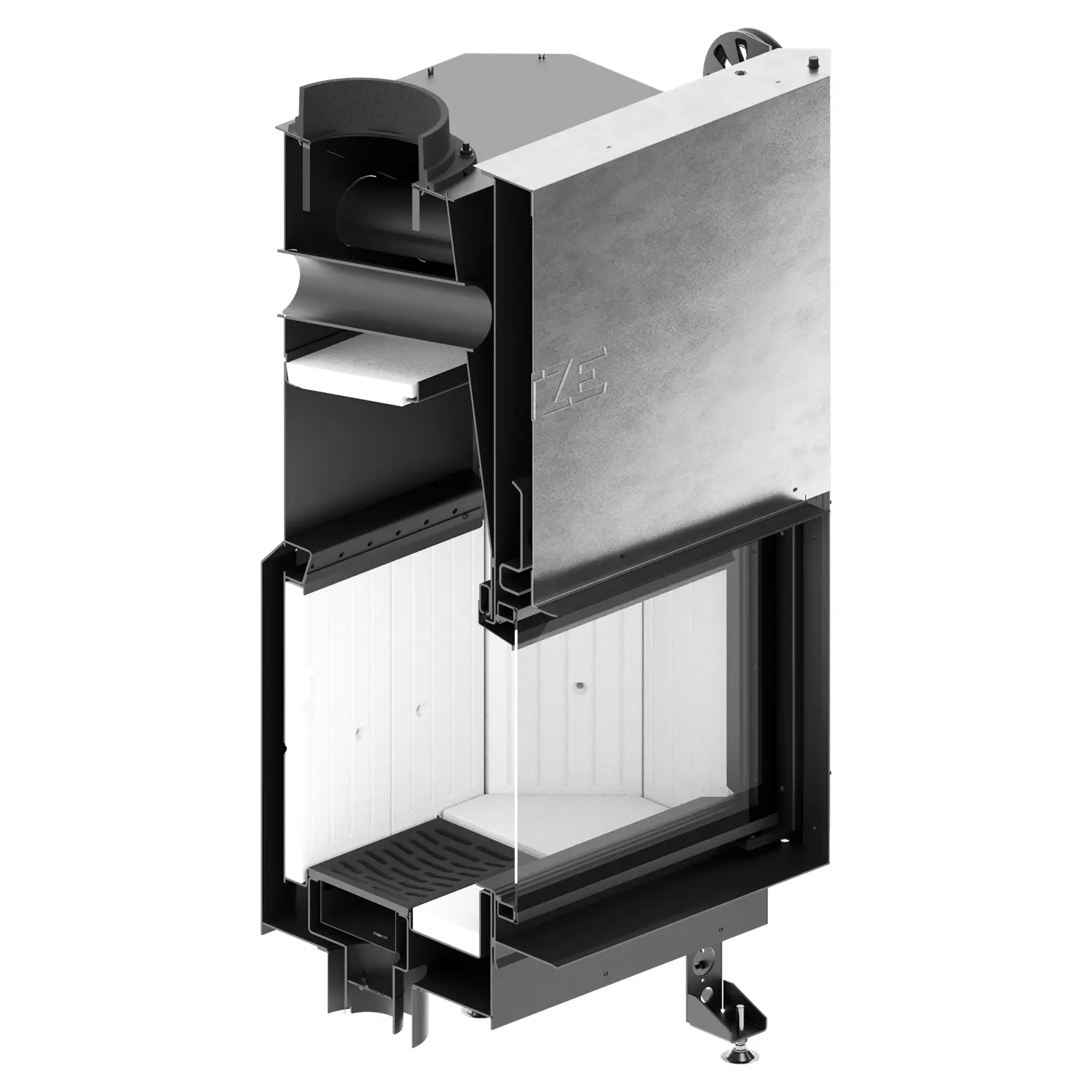

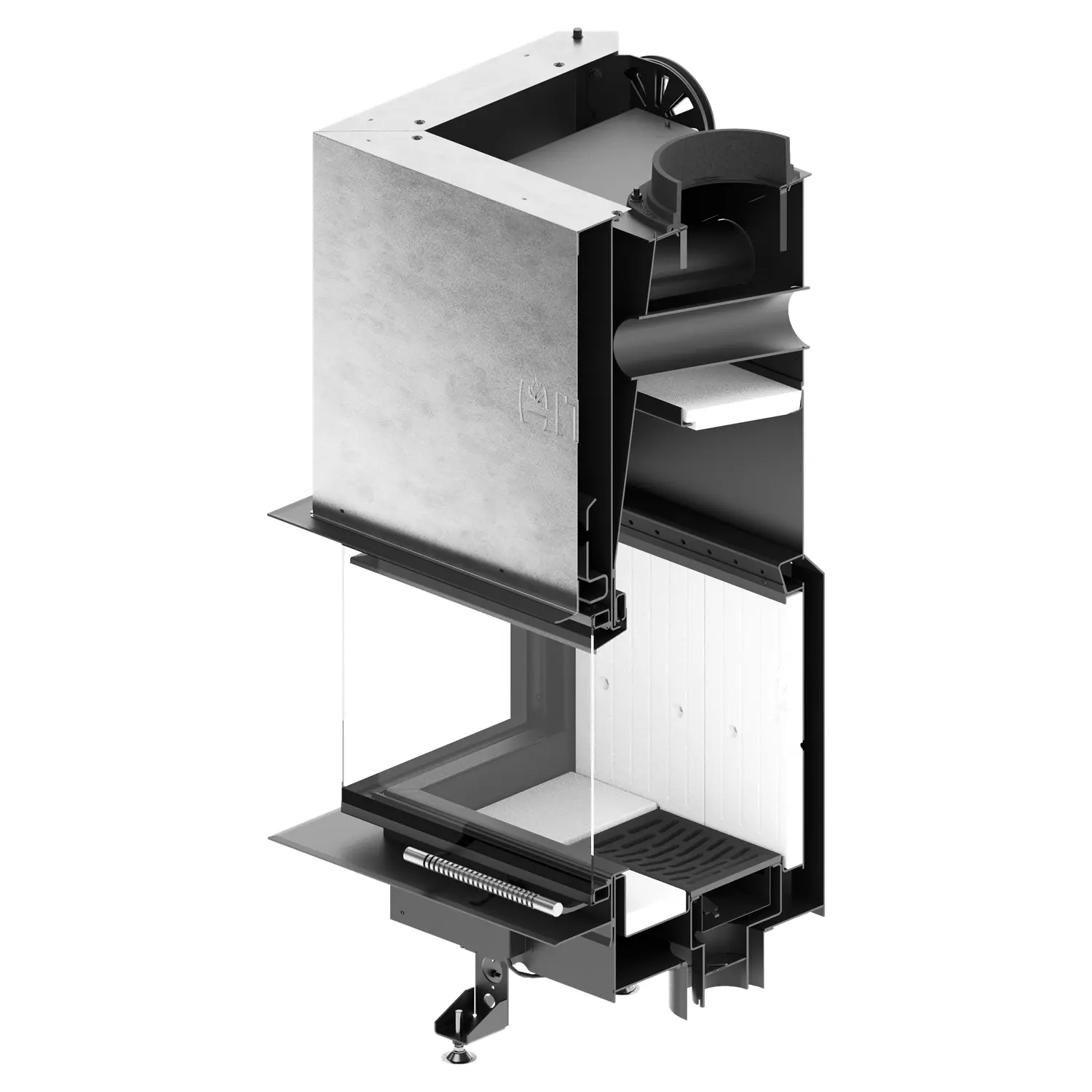

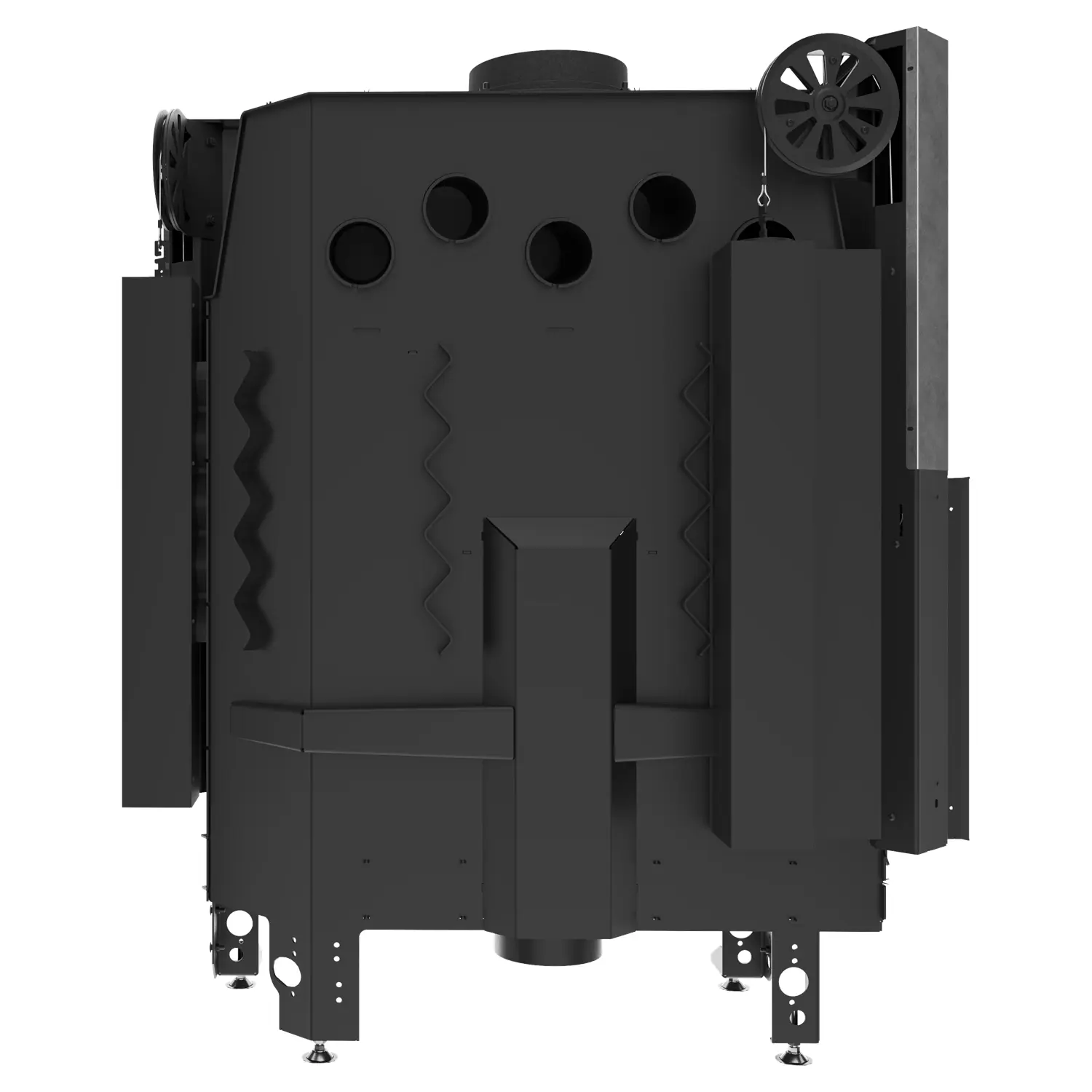

Designul special al părții din spate a corpului permite alimentarea cu aer secundar a părții superioare a camerei de ardere, susținând postarderea gazelor produse la combustia combustibilului.
Astfel, procesul de ardere poate fi mai precis. Totuși, obținerea parametrilor declarați presupune o instalare corectă, un tiraj adecvat al coșului și folosirea unui lemn bine uscat.
Parametrii de emisii ai modelului AL19LG.HD
Emisiile de particule la 13% O2 sunt de 29 mg/m³. La rândul lor, emisiile de CO la 13% O2 sunt de 1200 mg/m³.
Valorile declarate se referă la condiții specifice de testare a aparatului. Într-o instalație reală, arderea este influențată de factori precum calitatea lemnului, tirajul coșului, metoda de aprindere și reglarea alimentării cu aer.
De aceea, folosiți lemn uscat, bine gospodărit, și cantitatea de combustibil indicată în manualul de utilizare. Astfel se reduce riscul unei arderi necorespunzătoare și al unei murdăriri excesive.
Priză de aer din exterior
Baza din oțel a focarului este echipată cu o clapetă de admisie a aerului din exterior. Astfel, aerul necesar arderii poate fi adus direct din exteriorul clădirii.
Această soluție reduce nevoia de a prelua aer exclusiv din încăperea încălzită. Este importantă mai ales în clădirile moderne, caracterizate printr-o etanșeitate ridicată.
Diametrul prizei de admisie este de 150 mm. Canalul trebuie proiectat astfel încât să asigure un flux liber al cantității necesare de aer către camera de ardere.
Focar adaptat pentru recuperare
Modelul AL19LG.HD este adaptat pentru folosirea în clădiri dotate cu recuperare de căldură. Priza de aer din exterior ajută la reducerea impactului șemineului asupra balanței de aer din interiorul încăperii.
Totodată, instalația de șemineu și ventilația mecanică trebuie proiectate și reglate corect. Astfel se asigură condiții corecte de funcționare pentru ambele sisteme.
Este important ca modul de admisie a aerului să fie stabilit înainte de începerea construcției. Astfel se evită conflictele cu alte instalații și se pregătește corect traseul canalului de aer.

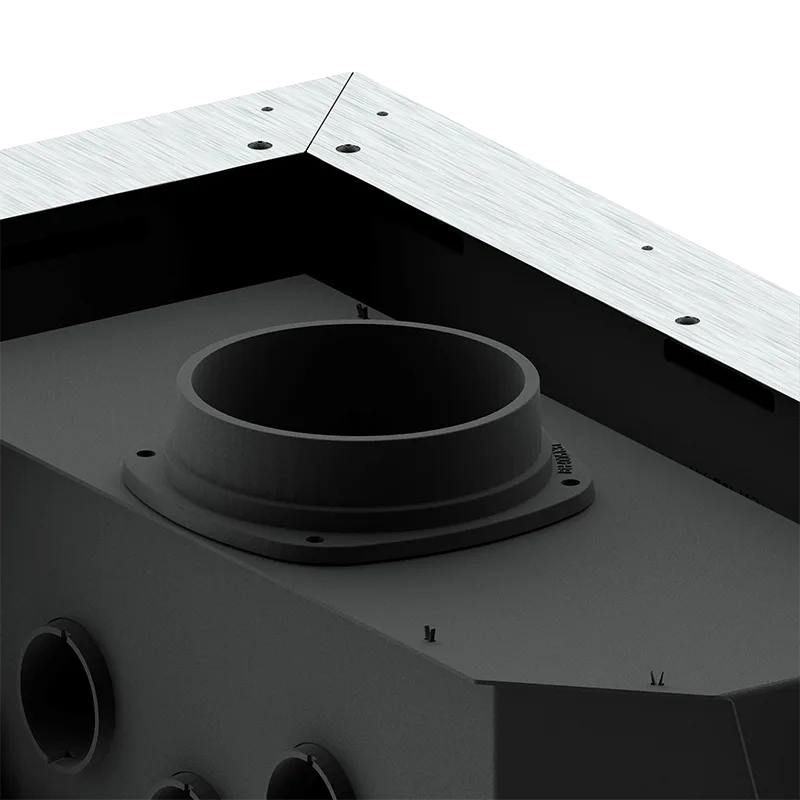

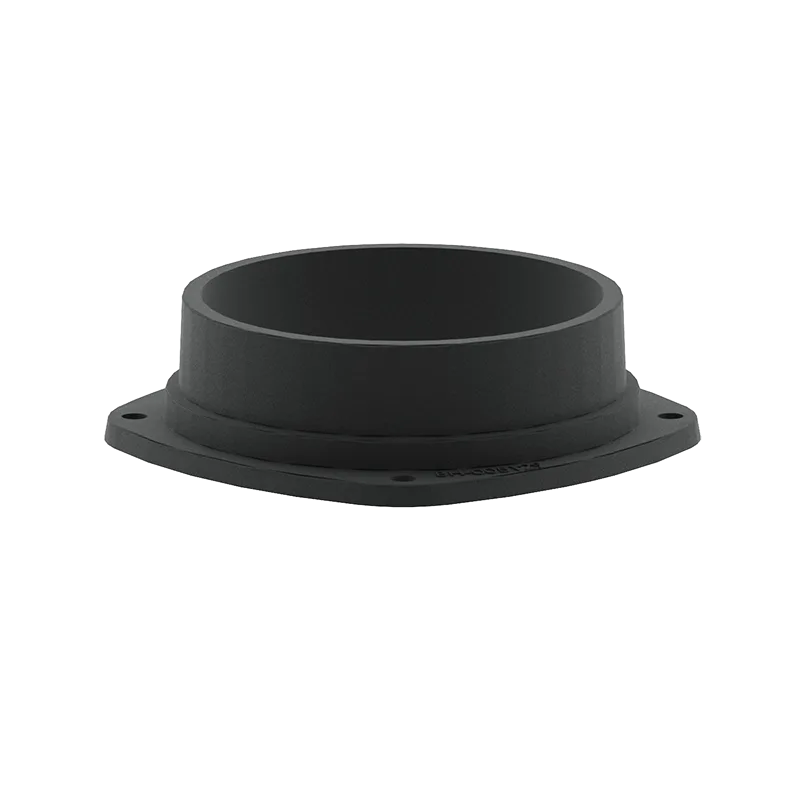

Racord de evacuare cu diametrul de 220 mm
Diametrul racordului de evacuare al focarului ALBERO AL19LG.HD este de 220 mm. Racordul la coș trebuie adaptat parametrilor aparatului.
Înainte de a începe instalarea, verificați, printre altele, secțiunea și înălțimea coșului, tirajul disponibil, modul de racordare și posibilitatea efectuării inspecțiilor și curățării periodice a instalației.
Evaluarea finală a condițiilor de racordare trebuie realizată de un instalator calificat sau de o persoană cu calificare în domeniul coșurilor de fum.
Carcasă ventilată AL19LG.HD
Modelul AL19LG.HD nu este destinat construcției de mantale calde. Carcasa trebuie deci proiectată ca o structură corespunzător ventilată, conform instrucțiunilor aparatului și cerințelor de protecție termică.
Orificiile de admisie și evacuare trebuie să permită o circulație liberă a aerului în jurul corpului focarului. Astfel, aerul încălzit este transferat în încăpere, iar componentele carcasei sunt protejate de creșterea excesivă a temperaturii.
Carcasa trebuie construită din materiale destinate funcționării la temperaturi ridicate. Designul trebuie să asigure și accesul la componentele care necesită inspecție sau service.
Suprafețele active necesare ale grilelor
Suprafața activă a grilelor de evacuare trebuie să fie între 1330 și 1520 cm². Totuși, suprafața activă necesară a grilelor de admisie este în intervalul 760 și 1240 cm².
La alegerea grilelor, luați în calcul suprafața lor activă reală, nu doar dimensiunile exterioare ale ramei. Lamelele, plasa și alte elemente structurale limitează suprafața disponibilă pentru circulația aerului.
Orificiile de admisie aduc aer mai rece în spațiul din jurul corpului. Aerul încălzit se ridică apoi și este eliminat prin orificiile de evacuare.
Construcție adaptată mecanismului de ghilotină
La proiectarea mantalei, asigurați-vă că există spațiu suficient pentru ridicarea verticală a ușilor de colț. Designul nu trebuie să restricționeze mișcarea mecanismului sau să exercite presiune asupra componentelor aparatului.
În plus, trebuie menținut accesul la piesele care necesită inspecție și service. Trebuie luat în calcul și spațiul necesar pentru racordarea coșului, asigurarea prizei de aer și ventilarea corpului.
Proiectarea și execuția instalației trebuie încredințate unui instalator calificat, care va ține cont de documentația actuală a aparatului și de condițiile existente în clădirea specifică.
Carcasă din oțel de cazan P265GH
Carcasa focarului este realizată din oțel de cazan clasa P265GH, conform EN 10028-2. Materialul este destinat aplicațiilor care necesită funcționare la temperaturi ridicate.
Construcția din oțel asigură stabilitatea întregului aparat. Totodată, materialul atent selectat asigură durabilitatea focarului pe durata utilizării obișnuite.
Condițiile corecte de funcționare depind și de modul de instalare și construcție a mantalei. De aceea, toate lucrările trebuie realizate conform documentației actuale a produsului.
Personalizarea focarului ALBERO AL19LG.HD
Seria ALBERO permite adaptarea unor elemente ale aparatului la caracterul clădirii și al interiorului. Opțiunile de personalizare includ mânerul, grilele și căptușeala focarului din beton negru.
Focarul poate fi comandat cu mâner de ușă vopsit electrostatic în negru. Astfel, frontul capătă un aspect mai uniform, potrivindu-se mai bine cu mobilierul de culoare închisă.
Căptușeala neagră a camerei de ardere creează o compoziție coerentă cu rama focarului și evidențiază culoarea flăcărilor. Astfel, aspectul aparatului poate fi adaptat la designul specific al livingului.
Dimensiunile focarului AL19LG.HD
Dimensiunile aparatului sunt 1124 × 1324 × 655 mm. Designul de colț și mecanismul de ridicare a ușii trebuie luate în calcul cu atenție la proiectarea carcasei și pregătirea racordurilor.
Greutatea focarului este de 275 kg. Prin urmare, baza trebuie să aibă o capacitate portantă adecvată și să fie pregătită conform cerințelor pentru instalarea aparatelor de încălzire pe combustibil solid.
Înainte de construirea mantalei, folosiți un desen tehnic actual. Astfel puteți planifica corect poziția aparatului, racordarea la coș, canalul de admisie și dispunerea orificiilor de ventilație.
Clasa de eficiență energetică A+
Focarul AL19LG.HD are clasa de eficiență energetică A+. Randamentul termic de 81% și sistemul de alimentare cu aer secundar susțin folosirea energiei conținute în lemn.
Totuși, eficiența reală de funcționare depinde și de calitatea combustibilului, parametrii coșului, modul de instalare și funcționarea corectă a aparatului.
Conformitate cu Ecodesign, BImSchV II și 15a B-VG
Focarul ALBERO AL19LG.HD îndeplinește cerințele Ecodesign, BImSchV II și 15a B-VG.
Cerințele pentru sobele locale pe combustibil solid sunt stabilite, printre altele, de Regulamentul (UE) 2015/1185 al Comisiei.
Conform producătorului, acest produs nu ar trebui utilizat ca sursă principală de încălzire. Trebuie folosit ca sursă suplimentară de căldură, conform destinației sale și instrucțiunilor aparatului.
De ce să alegeți focarul AL19LG.HD?
Focarul AL19LG.HD combină o putere nominală de 19 kW, vitraj frontal panoramic, geam lateral stâng și o ușă cu ridicare verticală. Designul de colț permite observarea flăcărilor din cea mai mare parte a încăperii, iar mecanismul de ghilotină oferă acces comod la vatră.
În plus, aparatul este echipat cu priză de aer din exterior, un sistem de postardere și o perdea de aer, care ajută la menținerea curățeniei geamurilor. Posibilitatea personalizării mânerului, grilelor și căptușelii focarului permite adaptarea ușoară a aparatului la un anumit design interior.
